250mm μήκος 180mm πλάτος υψηλής ταχύτητας Flexo εκτυπωτική μηχανή 5-60m/min ταχύτητα 0,15mm ακρίβεια

1.Κύριες τεχνικές παράμετροι

1. Μέγιστο μήκος εκτύπωσης: 250mm

2. Πλάτος εκτύπωσης: 180mm

3. Ταχύτητα εκτύπωσης: 5-60m/min

4. Ακρίβεια επιτύπωσης: ＜ 0,15 mm

5. Συνολική εγκατεστημένη ισχύς: 6Kw

6. Συνολικές διαστάσεις: (Μ × Β × Υ) 1680 × επτακόσια ογδόντα × χίλια διακόσια ογδόντα

7. Βάρος: ≈ 618KG

2, Κύριες δομικές λειτουργίες και αρχές εργασίας

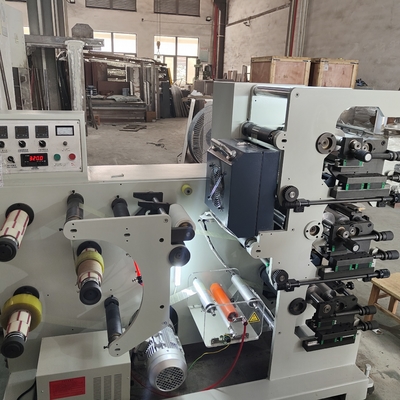

Η δομή αυτού του μηχανήματος περιλαμβάνει εκφόρτιση, εκκένωση κορώνας, έλξη, πρώτη έγχρωμη εκτύπωση, δεύτερη έγχρωμη εκτύπωση, φούρνο, σχισμή και συλλογή υλικού.(Όπως φαίνεται στο σχήμα)

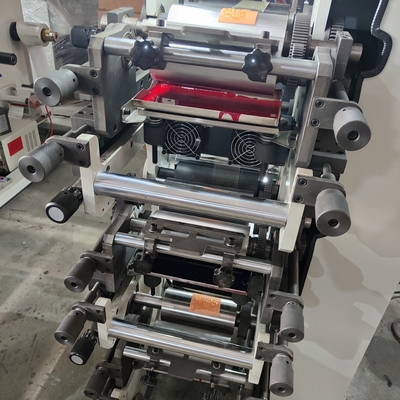

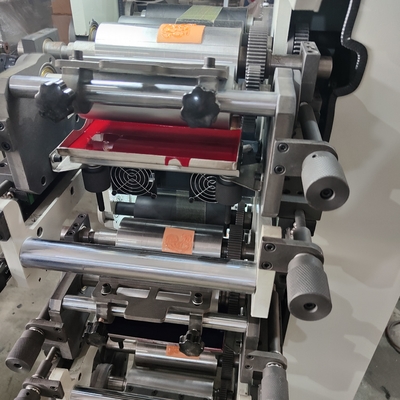

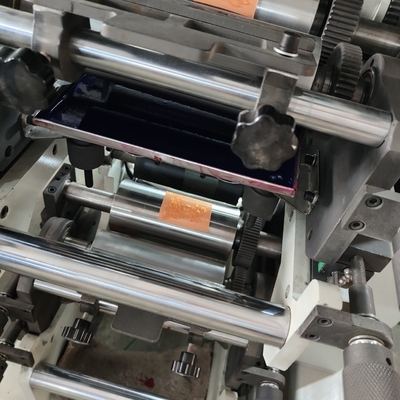

2.Μηχανισμός παροχής μελανιού

1. Ανασηκώστε τον κάδο μελανιού.2. Anilox.3. Ξύστρα.4. Ρολό εκτύπωσης.5. Σύνθεση κυλίνδρου πλάτης.

(Όπως φαίνεται στο σχήμα)

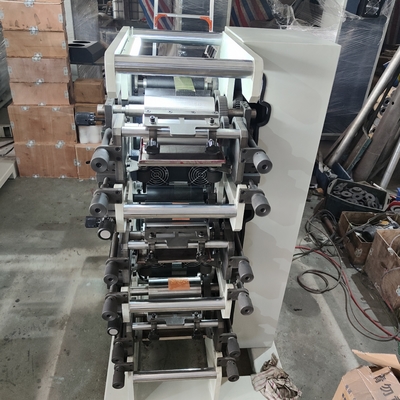

3.Χρωματικός μηχανισμός

Η αντιστοίχιση χρωμάτων αποτελείται από έναν μηχανισμό μετάδοσης πλανητικού κιβωτίου ταχυτήτων, ο οποίος προσαρμόζει τη μετάδοση του πλανητικού κιβωτίου ταχυτήτων αριστερά και δεξιά για να ευθυγραμμίσει το σχέδιο πάνω και κάτω.Προσαρμόστε τους κυλίνδρους εκτύπωσης αριστερά και δεξιά για να ευθυγραμμίσετε το μοτίβο πάνω και κάτω.(Όπως φαίνεται στο σχήμα)

5.Μηχανισμός φούρνου

Όταν το τυπωμένο υλικό περνά μέσα από το φούρνο, η θερμότητα που εκπέμπεται από τον θερμαντικό σωλήνα διοχετεύεται από έναν ανεμιστήρα για να στεγνώσει το μελάνι στην επιφάνεια του τυπωμένου υλικού.Η θερμοκρασία του φούρνου ελέγχεται από έναν έξυπνο μετρητή ελέγχου θερμοκρασίας και επαγωγή θερμοστοιχείου.

6, Συσκευή περιέλιξης

Η συσκευή περιέλιξης χρησιμοποιείται κυρίως για την περιέλιξη προϊόντων σε τύμπανα.Κυρίως έχει μπομπίνα.Η ισχύς οδηγείται από έναν κινητήρα για την κίνηση ενός γραναζιού και ο οδοντωτός τροχός οδηγεί την ισχύ για την περιστροφή του άξονα περιέλιξης για να επιτευχθεί ο σκοπός της περιέλιξης.Η στεγανότητα του τυμπάνου εξαρτάται από τη ρύθμιση του παξιμαδιού και του ελατηρίου.

7, Συντήρηση και συντήρηση μηχανών

Προκειμένου η λειτουργία εκτύπωσης να λειτουργεί κανονικά για μεγάλο χρονικό διάστημα και να παράγει καλά εκτυπωμένα προϊόντα, το μηχάνημα πρέπει να συντηρείται και να συντηρείται καλά.Οι χειριστές πρέπει να υποβληθούν σε τεχνική εκπαίδευση πριν από την εργασία, όχι μόνο να εξοικειωθούν με τη διαδικασία της φλεξογραφικής εκτύπωσης, αλλά και να κατανοήσουν και να κατανοήσουν τη δομή, την αρχή λειτουργίας και τις συνήθεις μεθόδους λειτουργίας αυτού του μηχανήματος.Για να κατακτήσετε τα βασικά σημεία της προσαρμογής διαφόρων ιδρυμάτων.Πριν ξεκινήσετε το μηχάνημα, είναι απαραίτητο να επιθεωρήσετε διεξοδικά την κατάσταση, τη λειτουργικότητα και την ευελιξία κάθε μέρους του μηχανήματος.Σε κάθε λιπαντικό μέρος πρέπει να προστίθεται λιπαντικό γράσο.Κατά τη λειτουργία του μηχανήματος, η αστυνομία πρέπει να επιθεωρεί κάθε λειτουργικό εξάρτημα.Εάν υπάρχουν μη φυσιολογικές συνθήκες, όπως θόρυβος και κραδασμοί από ρουλεμάν, το μηχάνημα θα πρέπει να σταματήσει αμέσως για επιθεώρηση.Μόνο μετά την επίλυση του προβλήματος μπορεί να ξεκινήσει το μηχάνημα.Μετά τη διακοπή της λειτουργίας του μηχανήματος, είναι απαραίτητο να απενεργοποιήσετε αμέσως το μηχάνημα, να καθαρίσετε το μηχάνημα, να αφαιρέσετε τη χοάνη μελάνης, να απελευθερώσετε τον κύλινδρο κόλλας, να βγείτε από το μαχαίρι μελανιού και να χρησιμοποιήσετε καθαριστικό για να σκουπίσετε τον κύλινδρο πλάκας και τη λεπίδα μελανιού και να εγχύσετε λάδι σε κάθε σημείο λίπανσης.

8, Ηλεκτρικό σύστημα ελέγχου

Αυτό το μηχάνημα υιοθετεί δύο τροφοδοτικά AC 220V/50Hz.Το σύστημα ελέγχου υιοθετεί ισχύ 220V AC.Ανατρέξτε στον πίνακα λειτουργίας του μηχανήματος για συγκεκριμένους ηλεκτρικούς διακόπτες και όργανα.Αφού ολοκληρωθεί η εγκατάσταση αυτού του μηχανήματος, ξεκινήστε τον κύριο κινητήρα, ρυθμίστε την ταχύτητα, περιστρέψτε το κύριο μηχάνημα αργά και ελέγξτε την κατεύθυνση περιστροφής του κύριου μηχανήματος.

Το περίβλημα του μηχανήματος πρέπει να είναι αξιόπιστα γειωμένο.Προσοχή στην ηλεκτρική ασφάλεια.
