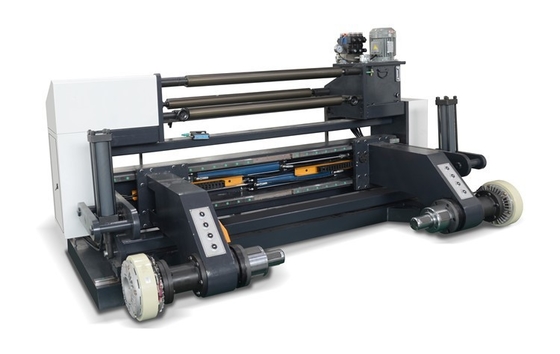

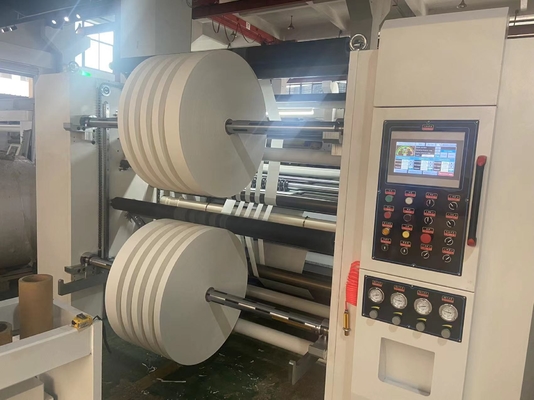

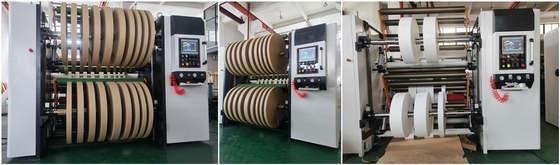

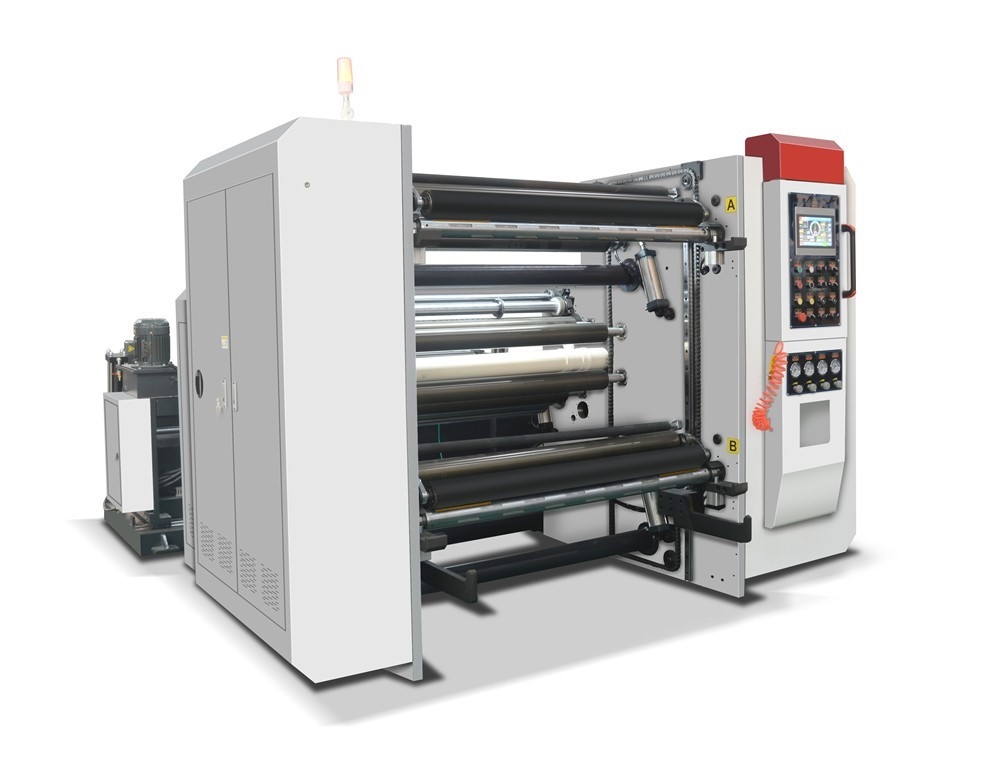

Slitter ταινιών 1350mm υψηλή ταχύτητα 30g/M2~350g/M2 Rewinder

Hj-1300A 型电脑高速分切机

HJ-1300Acomputer μεγάλη ταχύτητα που σκίζει τη μηχανή

一, 用途: Κατάλληλος για:

本机适用于多种卷筒包装纸张 /PET/PVC, 无纺布, 不干胶多种卷筒包装材料的分切. 如各类纸张 30-350g/m2 (双胶纸, 纸袋纸, 白板纸, 特种纸, 淋膜纸等), 纸塑复合材料等.

Αυτή η μηχανή κατάλληλη για πολύ έγγραφο, όπως 30-350g/m2, paper&film τοποθετημένος σε στρώματα, PET/PVC, adhisive, μη υφανθείσα μηχανή ρόλων κ.λπ. καλύτερα τεράστια τέμνουσα.

二, 性能及特点: Χαρακτηριστικό:

1. 该机采用伺服电机三电机同步控制, 自动锥度张力, 中心表面卷取方式

Η σερβο μηχανή τρία χρήσης μηχανών συγχρονίζει τον έλεγχο, την αυτόματη ένταση ταινιών, το κέντρο και την επιφάνεια ξανατυλίγοντας από κοινού

2, 本机采用变频调速, 保持加速中平稳运转

Η συχνότητα χρήσης μηχανών ρυθμίζει την ταχύτητα, κρατά το σταθερό τρέξιμο όταν επιταχυνθείτε

3, 自动计米, 自动停机, 报警等功能

αυτόματη αντίθετη ποσότητα, αυτόματος καθορισμένου μήκους, αυτόματος συναγερμός στάσεων μηχανών υπάρξοντας πότε, αυτόματη λειτουργία ελέγχου έντασης κ.λπ.

4, 收卷采用 Α, Β 气胀轴结构, 装卸操作方便

Χρήση 3# φρέαρ εξαερισμού χρήσης ρόλων σίτισης (πυρήνας σωλήνων εγγράφου 76mm)

5, 放卷采用光电式纠边方式

Να ξανατυλίξει τον τρόπο ελέγχου θέσης ακρών ελέγχου φωτοκυττάρων χρήσης

6, 圆刀纵切废边自动排放装置

Το κυκλικό μαχαίρι που σκίζει την άκρη αποβλήτων του ρόλου, και αυτό είναι αυτόματο άφησε έξω από τον ανεμιστήρα

7, 自动气动式/无轴液压式放卷配置.

Αυτόματο ξετυλίγοντας μέρος shaftness φρέαρ εξαερισμού υδραυλικό

• 技术参数: Ξετυλίγοντας μονάδα:

四, 机器配置: Διαμόρφωση μηχανών:

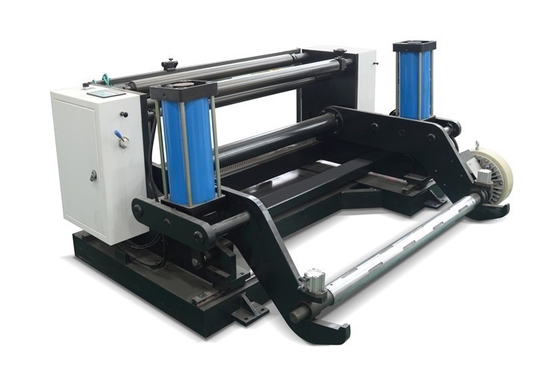

1. 放卷部分: 放卷配置自动式气动或选配液压无轴上料放卷结构

1. 机架采用 50# 优质钢板结构. 左右移动采用直线导轨.
2. 左右移动采用超声波纠偏系统, 纠偏采用中国产 1 套
　　　　　　　　　　　　　　
3. 张力控制: 张力采用磁粉控制 20kg (无轴磁粉为 10kg*2 只) 1 只
4. 放卷最大原材料宽度: 1350mm

1. Να ξετυλίξει: unwinging υδραυλικό shaftness φρέαρ εξαερισμού 3inch/choose χρήσης μερών

1. Δομή χάλυβα χρήσης ραφιών μηχανών. Κίνηση γύρω από το γραμμικό οδηγό χρήσης.

(2) κίνηση γύρω από τη στατική χρήση Κίνα διορθώσεων system.EPC τύπων χρήσης.

(3) έλεγχος έντασης: έλεγχος 20kg (υδραυλικό φρένων χρήσης έντασης είναι 10kg*2pcs) 1pcs

(4) να ξετυλίξει υλικό πλάτος: 1350mm

2. 主机部分: 机架采用优质钢板结构

1)驱动和传动机构:

1. 主动采用电机与减速轮速比相结合方式
2. 主电机采用中国产上海丹马伺服电机 7.5KW
3. 变频器采用国产宏远 7.5kw

2.Main μηχανικός (τύπος τριβής επιφάνειας): Χρήση ραφιών υψηλή - ποιοτική πετώντας δομή

1) Μηχανισμός οδηγών και κίνησης:

(1) ποσοστό μηχανών και μειωτών χρήσης ρόλων εργατών που συνδυάζει τον τρόπο

(2) μηχανή που η σερβο μηχανή (7.5KW) 1set

(3) εμπορικό σήμα HONGYUAN 7.5kw της Κίνας χρήσης μετατροπέων συχνότητας

2)牵引装置:

1. 结构型式: 主动牵引气动压紧方式
2. 驱动方式: 主电机带动主传动轴, 主轴带动主动辊牵引
3. 压紧方式采用气缸控制

2)Εξοπλισμός έλξης:

1. Τύπος δομών: Ενεργός τρόπος κυλίνδρων Τύπου έλξης πνευματικός
2. Τρόπος οδηγών: ρόλος κύριας κίνησης κίνησης κύριων μηχανών, κύριος αξόνων ρόλος έλξης κίνησης κύριος
3. Πνευματικός έλεγχος χρήσης τρόπων Τύπου

3)分切装置:

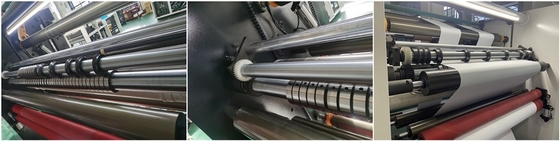

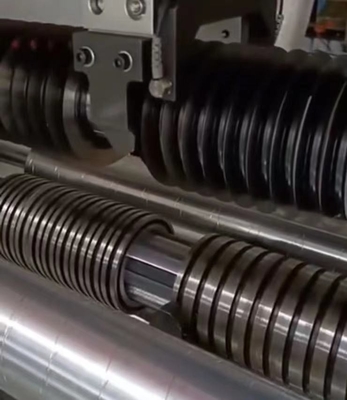

1. 采用圆刀分切装置结构
2. 圆刀采用上海, 可任意手动调节 10 付
3. 分切精度: ±0.2mm

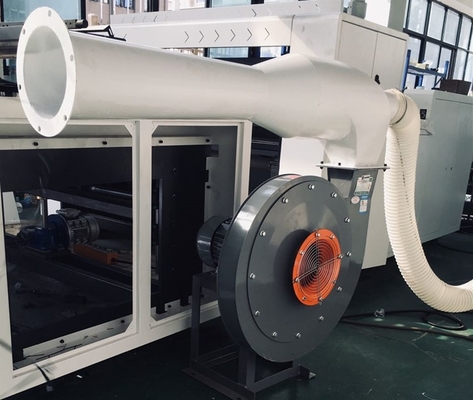

4. 废边排出系统采用高压风机 2.2KW

3)Σχισμή του εξοπλισμού:

1. Κυκλικό μαχαίρι χρήσης που σκίζει τη δομή εξοπλισμού
2. Η στρογγυλή χρήση Σαγκάη μαχαιριών, μπορεί ελεύθερα να ρυθμίσει 10pcs
3. Σχισμή της ακρίβειας: ±0.2mm
4. το δευτερεύον σύστημα απαλλαγής αποβλήτων υιοθετεί τον υψηλό ανεμιστήρα 2.2KW

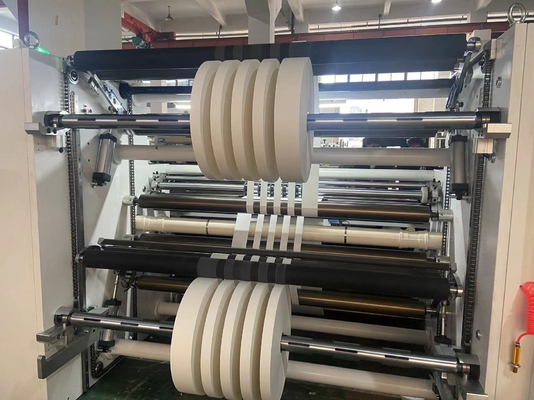

3. 收卷装置

结构方式: 双气胀轴收卷结构方式同时收卷

1. 收卷轴采用键条式气胀轴 (英寸规格 3) 2 条
2. 收卷电机采用中国产上海丹马伺服电机 7.5KW
3. 变频器采用国产宏远 7.5KW 2 套
4. 传动方式: 采用齿轮传动独立控制方式 2 套
5. 收卷最大直径: φ1000mm,
6. 收卷上轴, 下料采用自动卸料装置形式 1 套

3.Rewinding εξοπλισμός:

Τρόπος δομών: χρήση δύο να ξανατυλίξει φρέαρ εξαερισμού

1. Να ξανατυλίξει το φρέαρ εξαερισμού αυλακώνω χρήσης ρόλων (προδιαγραφή 3inch) 2pcs
2. Εμπορικό σήμα servo7.5KW 2pcs useChina μηχανών
3. Ο διανυσματικός έλεγχος 2pcs χρήσης 7.5KW αναστροφέων
4. Οδηγός: Ανεξάρτητη μετάδοση 2set εργαλείων ελέγχου

(5) ξανατυλίγοντας το μέγιστο διαμέτρων: 1000mm

(ξανατυλίγοντας άξονων 6) δύο έντυπο 1set συσκευών εκφόρτωσης τύπων μηχανών χρήσης αυτόματο

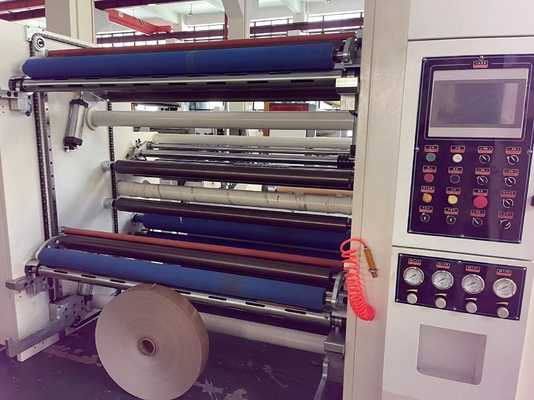

5. 控制部分: Τρόπος ελέγχου:

采用连体式控制柜和配电箱集中控制 1 套

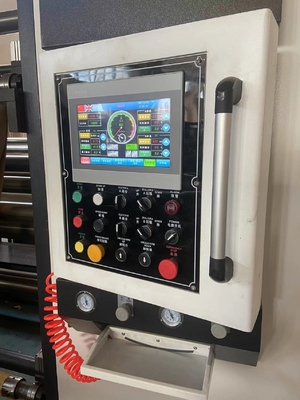

1. 该机的控制系统大致可分为主机速度控制, 放卷张力控制, 收卷张力调节, 自动计米等由 PLC 集中控制, 触摸屏采用台湾威纶, PLC 采用德国西门子
2. 触摸屏采用 10 寸, 可推拉式结构
3. PLC 计长 报警停车 自动定长.
4. 可以予设分切长度停机

6. 配套设施: (用户自行负责)

1. 电源: 三相四线空气开关: 电压 380V 50Hz
2. 气源: 空压机 个气压 6

Είναι ηλεκτρικές κιβώτιο ελέγχου και παροχή ηλεκτρικού ρεύματος μαζί στη μηχανή 1set

1. Σύστημα ελέγχου μηχανής συμπεριλαμβανομένου του κύριου ελέγχου ταχύτητας μηχανικών, του ξετυλίγοντας ελέγχου έντασης, που ξανατυλίγουν τον έλεγχο έντασης, τον αυτόματο έλεγχο αρίθμησης μετρητών κ.λπ. από το PLC, χρήση WEINVIEW Ταϊβάν, χρήση Siemens Γερμανία οθόνης αφής PLC και άλλος έλεγχος (τύπος υδραυλικής πίεσης)
2. Η οθόνη αφής υιοθετεί 10 ίντσα, αντιφατική δομή.
3. Αντίθετη, αυτόματη στάση μετρητών PLC αυτόματη όταν συναγερμός, αυτόματος καθορισμένου μήκους.
4. Μπορεί αυτόματος να σταματήσει όταν έφθασε στο θέτοντας μετρητή.

6.Extra εξοπλισμός: (αγοραστής αρμόδιος για το)

1. Παροχή ηλεκτρικού ρεύματος: 3phase 4 διακόπτης καλωδίων 380V 50HZ
2. Αέρας: αεροσυμπιεστής

汇总电器表格主要配置:
