3, Λειτουργική περιγραφή κάθε μέρους:
1. Τμήμα Έλξης:
1. Ο κύλινδρος έλξης κινείται από σερβοκινητήρα 7,5 KW.
2. Συσκευή ανακύκλωσης απορριμμάτων:
Χρησιμοποιήστε έναν ανεμιστήρα για να φυσήξετε τα απόβλητα και τα άχρηστα υλικά και ο πελάτης θα εξοπλίσει ένα διχτυωτό κουτί για συλλογή.
III.Μηχανισμός περιέλιξης: (η εκφόρτωση του τελικού προϊόντος ολοκληρώνεται μηχανικά)

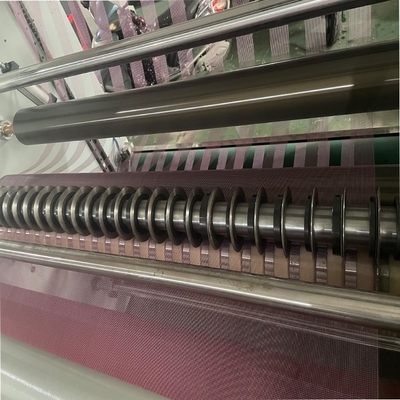

1. Το κομμένο υλικό τυλίγεται ανεξάρτητα χρησιμοποιώντας τόσο τον άνω όσο και τον κάτω άξονα και το μαχαίρι κοπής χρησιμοποιεί ένα κυκλικό μαχαίρι για σχίσιμο (8 ζεύγη)

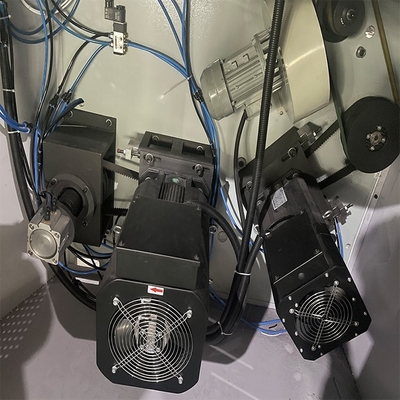

2. Οι άνω και κάτω άξονες περιελίξεων έχουν από έναν σερβοκινητήρα 7,5 KW με πνευματικό άξονα εκτόνωσης.Η τάση της περιέλιξης ελέγχεται αυτόματα από τη Siemens PLC με βάση την τρέχουσα διάμετρο του πηνίου, διασφαλίζοντας ότι το τελικό υλικό είναι καθαρό όταν κόβονται πολλαπλές σχισμές.Όλες οι ακραίες επιφάνειες του πηνίου είναι επίπεδες και η επιπεδότητα της επιφάνειας του δίσκου επιλέγεται ελεύθερα από τον πνευματικό κύλινδρο πίεσης και τον κύλινδρο πίεσης αυτοβάρου για κοπή.Η στεγανότητα των εσωτερικών και εξωτερικών στρωμάτων του τελικού πηνίου είναι ελεγχόμενη, η οποία είναι μια μέθοδος σπειροειδούς περιέλιξης.Καθώς η διάμετρος του τυλίγματος συνεχίζει να αυξάνεται, το PLC ελέγχει αυτόματα τη μείωση της ταχύτητας του σερβοκινητήρα περιέλιξης.
5. Συσκευή εκκένωσης
Υιοθετώντας μια υδραυλική αυτόματη δομή τροφοδοσίας χωρίς άξονα
(1) Ένα ζευγάρι σασί εκκένωσης
(2) 1 σετ αναλογικού διορθωτικού κινητήρα
(3) Ράγα οδηγού 35 μοντέλο 8 τεμάχια
(4) Ένα ζεύγος χάλυβα υψηλής ποιότητας χρησιμοποιείται για την αψίδα μνήμης 40 παχύ
(5) 1 ζεύγος αιωρούμενων βραχιόνων ανύψωσης
(6) Κύλινδρος 4 ζεύγη
(7) 1 ζεύγος άνω κώνων χωρίς άξονα
(8) Αερόφρενο 1 ζεύγος
Ο ηλεκτρικός εξοπλισμός υιοθετεί

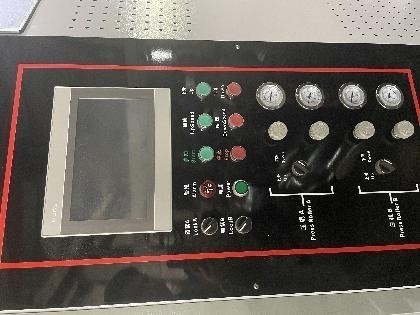

Το Chint Group χρησιμοποιείται για ηλεκτρικές συσκευές χαμηλής τάσης, το Snyder χρησιμοποιείται για διακόπτες κουμπιών, η Siemens χρησιμοποιείται για PLC και ελέγχεται το λειτουργικό σύστημα ολόκληρου του μηχανήματος
4, Θέση ανταλλακτικού μηχανήματος
