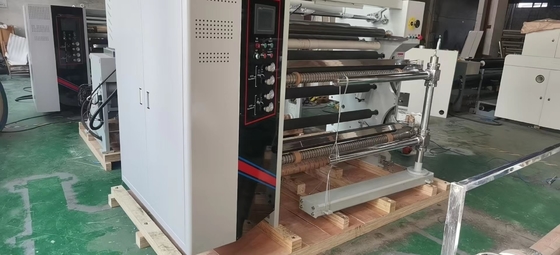

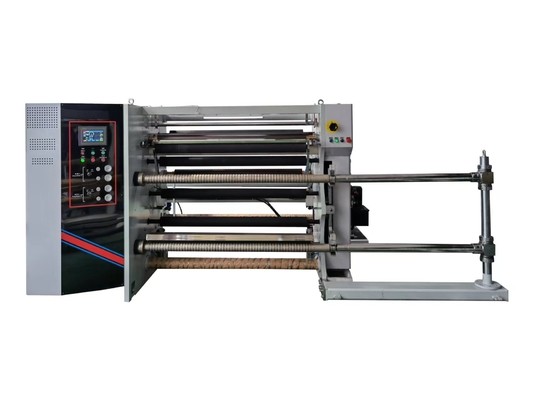

Hj-C1400 ΙΙΙ σερβο πλήρως αυτόματη ένταση τρία που σκίζει τη μηχανή
1, δείκτες παραμέτρου:
1. Υλικός τύπος: PET, BOPP, BOF, PE, εκτύπωση OPP και άλλα διαμορφωμένα ρόλος υλικά
2. Υλικό πάχος: 0.0120.5mm (ταινία)
3. Μέγιστο πλάτος των πρώτων υλών: 1400mm
4. Πλάτος επιφάνειας ρόλων: 1450mm
5. Τέμνον πλάτος: 201400mm
6. Να τυλίξει τον πυρήνα σωλήνων: 3 «σωλήνας εγγράφου χρησιμοποίηση 2 άξονων ολίσθησης Duluo
7. Μέγιστη διάμετρος του τυλίγματος: 600mm
8. Μέγιστη ταχύτητα: 450 μέτρα/λεπτό
9. Τέμνουσα ταχύτητα: 10-400 μέτρα/λεπτό
10. Συνολική παροχή ηλεκτρικού ρεύματος: 12KW
11. Συνολικό βάρος: περίπου 4200KG
12. Εξωτερικές διαστάσεις: μήκος 2414, πλάτος 3890, ύψος 1720mm
| Όνομα μερών |
Προδιαγραφή και πρότυπο |
αριθμός |
εμπορικό σήμα |
| 45 # πλαίσιο χάλυβα |
Καθαρό πάχος 40mm επιτροπής τοίχων |
1 ζευγάρι |
|
| άξονας ολίσθησης 3-ίντσας |
Επένδυση Luo |
2 κομμάτια |
|
| Κύρια ράβδος έλξης |
φ100*1450mm |
1 κομμάτι |
|
| Κύριο πολυουρεθάνιο κυλίνδρων έλξης λαστιχένιο |
φ100*1450mm |
7 κομμάτια |
|
| Σκληρός κύλινδρος οδηγών αλουμίνας |
Φ90*1450mm |
6 κομμάτια |
|
| Τύλιγμα σερβο |
3.7KW |
2σύνολα |
Τμήμα ομορφιάς |
| Έλξη σερβο |
3.7KW |
1σύνολο |
Τμήμα ομορφιάς |

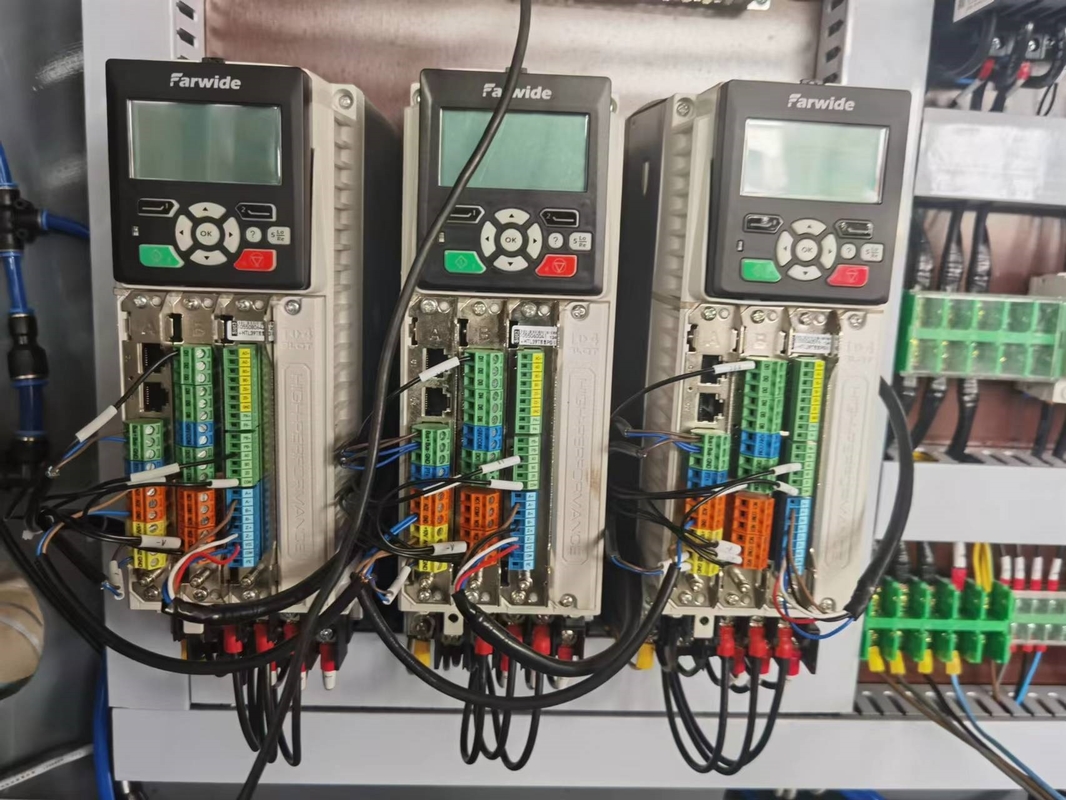

| κίνηση |
3.7kw |
3μονάδες |
Shenzhen Hongyuan |
| Φυσώντας ανεμιστήρας ακρών αποβλήτων |
1.5KW |
1μονάδα |
Wuxi |
| ρουλεμάν |
|
1batch |
HRB |
| πνευματικά συστατικά |
|
1batch |
|
| Κοπή χρησιμοποιώντας ένα ευθύ μαχαίρι |
|
6 ζευγάρια |
|
| Κύριος προγραμματίσημος ελεγκτής PLC |
CPU224XP |
1 κομμάτι |
Siemens |
| 7-ίντσα αληθινή οθόνη αφής χρώματος |
TPC1061Ti |
1 κομμάτι |
Πεκίνο Kunlun Tongshi |
| διακόπτης εγγύτητας |
|
1 κομμάτι |
Ιαπωνία OMRON |
| Συσκευές χαμηλής τάσης |
|
1batch |
Σνάιντερ |
| παροχή ηλεκτρικού ρεύματος διακοπτών |
S100-24 |
1 κομμάτι |
σημάνετε καλά |
3, λειτουργική περιγραφή κάθε μέρους:
1. Τμήμα έλξης:
1. Ο κύλινδρος έλξης οδηγείται από μια σερβο μηχανή 3.7KW.
2. Συσκευή ανακύκλωσης ακρών αποβλήτων:
Χρησιμοποιήστε έναν ανεμιστήρα για να εκραγείτε τα απόβλητα και τα απόβλητα, και ο πελάτης θα εξοπλίσει ένα κιβώτιο πλέγματος για την αποκομιδή.
3. Άνεμος μηχανισμός: (Το αριστερά ή δεξιά την τέλος του ολοκληρωμένου προϊόντος καθορίζεται από τον πελάτη κατά τοποθέτηση μιας διαταγής)
1. Το υλικό περικοπών τυλίγεται ανεξάρτητα χρησιμοποιώντας και τους ανώτερους και χαμηλότερους άξονες, και το σκίζοντας μαχαίρι χρησιμοποιεί ένα κυκλικό μαχαίρι για τη σχισμή (6 ζευγάρια)
2. Οι ανώτεροι και χαμηλότεροι άνεμος άξονες κάθε μια έχουν μια σερβο μηχανή 3.7KW με τον πνευματικό άξονα επέκτασης. Η ένταση τυλίγματος ελέγχεται αυτόματα από το PLC Siemens βασισμένο στην τρέχουσα διάμετρο σπειρών, που εξασφαλίζει ότι το τελειωμένο υλικό είναι τακτοποιημένο όταν κόβονται οι πολλαπλάσιες σχισμές. Όλα τα πρόσωπα τελών σπειρών είναι επίπεδα, και η λειότητα της επιφάνειας δίσκων επιλέγεται ελεύθερα από τον πνευματικό κύλινδρο πίεσης και το μόνο κύλινδρο πίεσης βάρους για την κοπή. Η συμπίεση των εσωτερικών και εξωτερικών στρωμάτων της τελειωμένης σπείρας είναι ελέγξιμη, το οποίο είναι μια σπειροειδής μέθοδος τυλίγματος. Δεδομένου ότι η άνεμος διάμετρος συνεχίζει να αυξάνεται, το PLC ελέγχει αυτόματα την ταχύτητα της άνεμος σερβο μηχανής για να μειωθεί.
5. Συσκευή απαλλαγής
Υιοθέτηση μιας συνδεδεμένης shaftless υδραυλικής αυτόματης δομής σίτισης
(1) 1 σύνολο αναλογικής μηχανής διορθώσεων
(2) ράγα 35 οδηγών πρότυπα 4 κομμάτια
(3) ένα ζευγάρι του υψηλής ποιότητας χάλυβα χρησιμοποιείται για την παχιά αναμνηστική αψίδα 40
(4) 1 ζευγάρι της ανύψωσης των όπλων ταλάντευσης
(5) κύλινδρος 140X63 1 ζευγάρι
(6) το φρένο απαλλαγής υιοθετεί ένα ζευγάρι των αεροφρένων

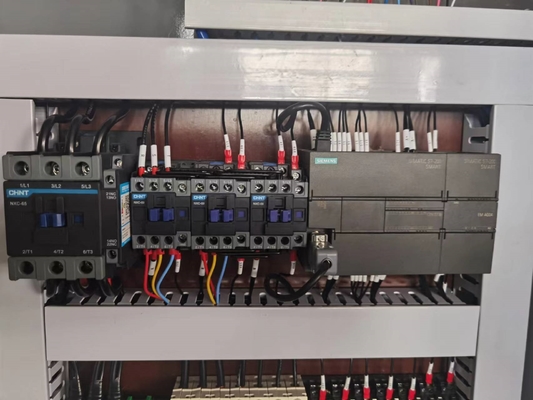

Ο ηλεκτρικός εξοπλισμός υιοθετεί
Η ομάδα Chint χρησιμοποιείται για τις χαμηλής τάσης ηλεκτρικές συσκευές, Snyder χρησιμοποιείται για τους διακόπτες κουμπιών, Siemens χρησιμοποιείται για το PLC, και το λειτουργικό σύστημα ολόκληρης της μηχανής ελέγχεται
