Λεπτομέρειες:
|
| Υλικός τύπος: | Ρόλος όπως τα υλικά όπως αυτοκόλλητος, το έγγραφο, τα μη υφανθε'ντα υφάσματα, τα τυπώνοντας σύνθετα, | Υλικό πάχος: | 30-450g (έγγραφο) |
|---|---|---|---|
| Μέγιστο πλάτος των πρώτων υλών: | 1300mm | Πλάτος επιφάνειας ρόλων: | 1350mm |
| Τέμνον πλάτος: | 151300mm | Πυρήνας σωλήνων εξελίκτρων: | 3 «σωλήνας εγγράφου χρησιμοποίηση 2 άξονων επέκτασης αερίου Duluo |
| Μέγιστη διάμετρος του τυλίγματος: | 1000mm | Μέγιστη ταχύτητα: | 600 μέτρα/λεπτό |
| Σχισμή της ταχύτητας: | 10-600 μέτρα/λεπτό | Συνολική δύναμη της παροχής ηλεκτρικού ρεύματος: | 25KW |
| Συνολικό βάρος: | 5400kg | Γενικές διαστάσεις: | 3600 στο μήκος, 2650 στο πλάτος, και 1950mm στο ύψος |
| Επισημαίνω: | Σερβο ένταση τρία που σκίζει τη μηχανή,450g ένταση που σκίζει τη μηχανή,ένταση 1300mm που σκίζει τη μηχανή Rewinder |
||
Hj-1300A - ΙΙΙ σερβο πλήρως αυτόματη ένταση τρία που σκίζει τη μηχανή
1, δείκτες παραμέτρου:
1. Υλικός τύπος: ρόλος όπως τα υλικά όπως αυτοκόλλητος, το έγγραφο, το μη υφανθε'ν ύφασμα, το τυπώνοντας σύνθετο, κ.λπ.
2. Υλικό πάχος 30-450g (έγγραφο)
3. Μέγιστο πλάτος των πρώτων υλών: 1300mm
4. Πλάτος επιφάνειας ρόλων: 1350mm
5. Τέμνον πλάτος: 151300mm
6. Να τυλίξει τον πυρήνα σωλήνων: 3 «σωλήνας εγγράφου χρησιμοποίηση 2 άξονων επέκτασης αερίου Duluo
7. Μέγιστη διάμετρος του τυλίγματος: 1000mm
8. Μέγιστη ταχύτητα: 600 μέτρα/λεπτό
9. Τέμνουσα ταχύτητα: 10-600 μέτρα/λεπτό
10. Συνολική παροχή ηλεκτρικού ρεύματος: 25KW
11. Συνολικό βάρος: περίπου 5400KG
12. Εξωτερικές διαστάσεις: 3600 στο μήκος, 2650 στο πλάτος, και 1950mm στο ύψος
| Όνομα μερών | Προδιαγραφή και πρότυπο | ποσότητα | εμπορικό σήμα |
| 45 # πλαίσιο χάλυβα | Καθαρό πάχος 40mm επιτροπής τοίχων | 1 ζευγάρι | |
| 3-ίντσα διογκώσιμος άξονας | Επένδυση Luo | 2 κομμάτια | |
| Κύρια επένδυση ράβδων χάλυβα κυλίνδρων έλξης | φ 200 * 1350mm | 1 κομμάτι | |
| Κύριο πολυουρεθάνιο κυλίνδρων έλξης λαστιχένιο | φ 180 * 1350mm | 1 κομμάτι | |
| Σκληρός κύλινδρος οδηγών αλουμίνας | Φ 125 * 1350mm | 10 κομμάτια | |
| Τύλιγμα σερβο | 7.5KW | 2 σύνολα | Τμήμα ομορφιάς |
| Έλξη σερβο | 7.5KW | 1 σύνολο | Τμήμα ομορφιάς |
| κίνηση | 7.5KW | 3 μονάδες | |
| Φυσώντας ανεμιστήρας ακρών αποβλήτων | 1.5KW | 1 μονάδα | Wuxi |
| ρουλεμάν | 1 batch | HRB | |
| πνευματικά συστατικά | 1 batch | ||
| Το κυκλικό μαχαίρι υιοθετεί | 8 μονάδες | Shenzhen Hongyuan | |
| Κύριος προγραμματίσημος ελεγκτής PLC | CPU224XP | 1 κομμάτι | Siemens |
| 10-ίντσα αληθινή οθόνη αφής χρώματος | TPC1061Ti | 1 κομμάτι | Πεκίνο Kunlun Tongshi |
| διακόπτης εγγύτητας | 1 κομμάτι | Ιαπωνία OMRON | |
| Συσκευές χαμηλής τάσης | 1 batch | Σνάιντερ | |
| παροχή ηλεκτρικού ρεύματος διακοπτών | S100-24 | 1 κομμάτι | σημάνετε καλά |
3, λειτουργική περιγραφή κάθε μέρους:
1. Τμήμα έλξης:
1. Ο κύλινδρος έλξης οδηγείται από μια σερβο μηχανή 7.5KW.
2. Συσκευή ανακύκλωσης ακρών αποβλήτων:
Χρησιμοποιήστε έναν ανεμιστήρα για να εκραγείτε τα απόβλητα και τα απόβλητα, και ο πελάτης θα εξοπλίσει ένα κιβώτιο πλέγματος για την αποκομιδή.
ΙΙΙ. άνεμος μηχανισμός: (η εκφόρτωση ολοκληρωμένων προϊόντων ολοκληρώνεται μηχανικά)
1. Το υλικό περικοπών τυλίγεται ανεξάρτητα χρησιμοποιώντας και τους ανώτερους και χαμηλότερους άξονες, και το σκίζοντας μαχαίρι χρησιμοποιεί ένα κυκλικό μαχαίρι για τη σχισμή (8 ζευγάρια)
2. Οι ανώτεροι και χαμηλότεροι άνεμος άξονες κάθε μια έχουν μια σερβο μηχανή 7.5KW με τον πνευματικό άξονα επέκτασης. Η ένταση τυλίγματος ελέγχεται αυτόματα από το PLC Siemens βασισμένο στην τρέχουσα διάμετρο σπειρών, που εξασφαλίζει ότι το τελειωμένο υλικό είναι τακτοποιημένο όταν κόβονται οι πολλαπλάσιες σχισμές. Όλα τα πρόσωπα τελών σπειρών είναι επίπεδα, και η λειότητα της επιφάνειας δίσκων επιλέγεται ελεύθερα από τον πνευματικό κύλινδρο πίεσης και το μόνο κύλινδρο πίεσης βάρους για την κοπή. Η συμπίεση των εσωτερικών και εξωτερικών στρωμάτων της τελειωμένης σπείρας είναι ελέγξιμη, το οποίο είναι μια σπειροειδής μέθοδος τυλίγματος. Δεδομένου ότι η άνεμος διάμετρος συνεχίζει να αυξάνεται, το PLC ελέγχει αυτόματα την ταχύτητα της άνεμος σερβο μηχανής για να μειωθεί.
5. Συσκευή απαλλαγής
Υιοθέτηση μιας shaftless υδραυλικής αυτόματης δομής σίτισης
(1) ένα ζευγάρι των πλαισίων απαλλαγής
(2) 1 σύνολο αναλογικής μηχανής διορθώσεων
(3) ράγα 35 οδηγών πρότυπο 8 κομμάτια
(4) ένα ζευγάρι του υψηλής ποιότητας χάλυβα χρησιμοποιείται για την παχιά αναμνηστική αψίδα 40
(5) 1 ζευγάρι της ανύψωσης των όπλων ταλάντευσης
(6) κύλινδρος 4 ζευγάρια
(7) 1 ζευγάρι των τοπ κώνων μη άξονα
(8) αερόφρενο 1 ζευγάρι
Ο ηλεκτρικός εξοπλισμός υιοθετεί
Η ομάδα Chint χρησιμοποιείται για τις χαμηλής τάσης ηλεκτρικές συσκευές, Snyder χρησιμοποιείται για τους διακόπτες κουμπιών, Siemens χρησιμοποιείται για το PLC, και το λειτουργικό σύστημα ολόκληρης της μηχανής ελέγχεται
4, θέση μερών μηχανών

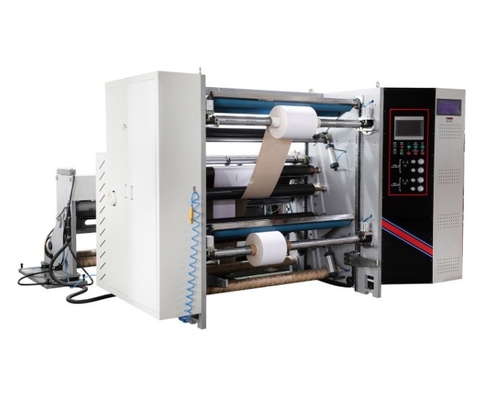

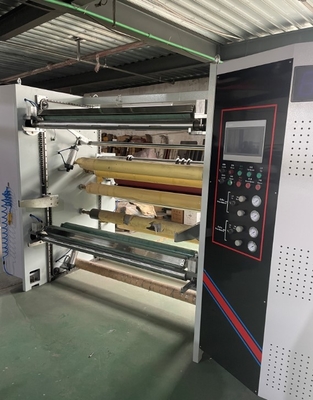

Γενική εμφάνιση

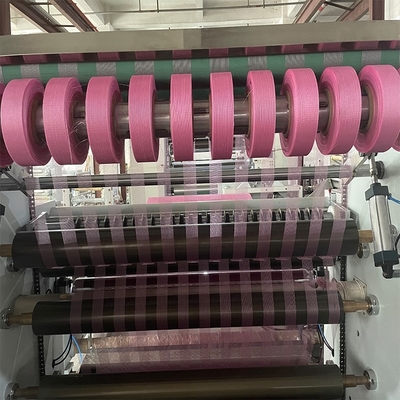

Ανώτερη και χαμηλότερη κεντρική άνεμος διάμετρος 1000mm

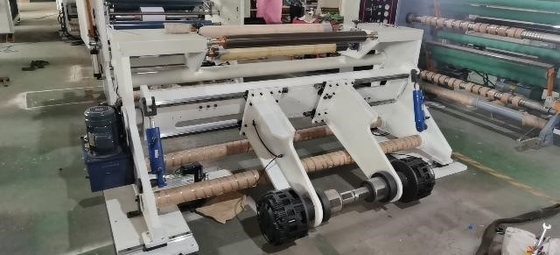

Υδραυλική shaftless αυτόματη ανύψωση, labor-saving υλική τοποθέτηση, και απλή λειτουργία

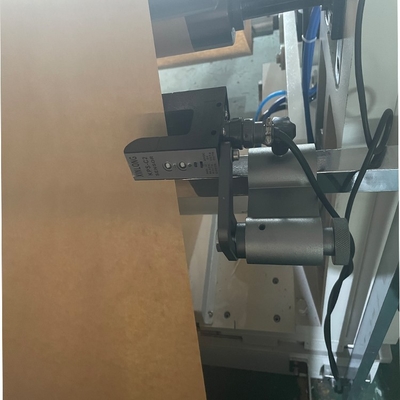

Υψηλός - οι ποιοτικοί αισθητήρες ευθυγραμμίζουν το ύφασμα και καθιστούν το υλικό επίπεδο

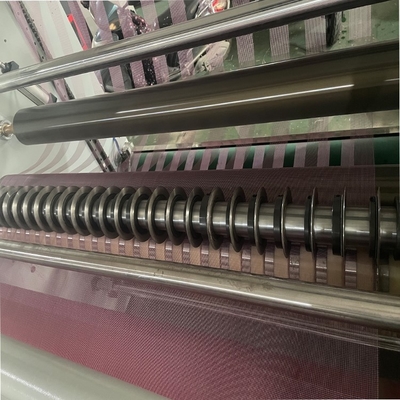

Κυκλική συσκευή μαχαιριών, ή συσκευή μαχαιριών αέρα, προαιρετική
Λειτουργία ελέγχου έντασης

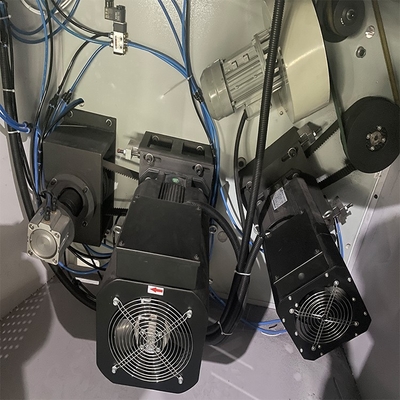

Λειτουργία συσκευών σερβο μηχανών

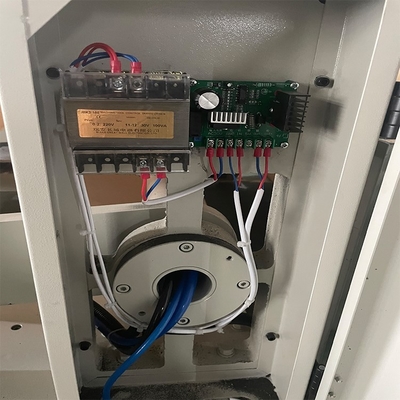

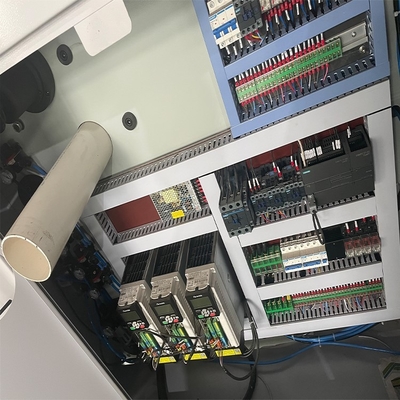

Κύριο συνδεδεμένο κιβώτιο διανομής

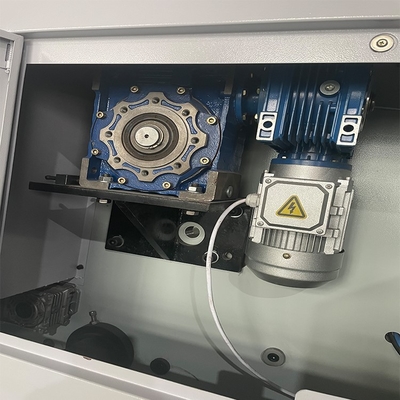

Εκφόρτωση χρησιμοποιώντας έναν μειωτή

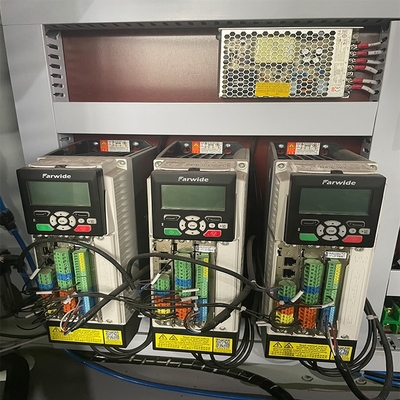

Η κίνηση υιοθετεί Hongyuan
Το PLC υιοθετεί Siemens από τη Γερμανία
Αυτόματος υπολογισμός μετρητών, χώρος στάθμευσης συναγερμών, αυτόματος έλεγχος και άλλες λειτουργίες

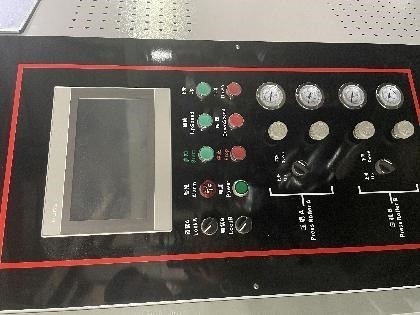

οθόνη αφής 10 ίντσας, συνδεδεμένο Kunlun κράτος
