Λεπτομέρειες:
|
| Υλικός τύπος: | ΚΥΛΗΜΈΝΟ OPP ΥΛΙΚΌ PE、、 ΤΗΣ PET、 BOPP、 BOF | Υλικό πάχος: | 0.0120.5mm (μεμβράνη) |
|---|---|---|---|
| Μέγιστο πλάτος των πρώτων υλών: | 1400mm | Πλάτος επιφάνειας ρόλων: | 1150mm |
| Τέμνον πλάτος: | 101100mm | Πυρήνας σωλήνων εξελίκτρων: | σωλήνας 3 εγγράφου |
| Μέγιστη διάμετρος του τυλίγματος: | 600mm | Μέγιστη ταχύτητα: | 300 μέτρα/λεπτό |
| Σχισμή της ταχύτητας: | 10-300 μέτρα/λεπτό | Συνολική δύναμη της παροχής ηλεκτρικού ρεύματος: | 12.5Kw |
| Συνολικό βάρος: | 4200kg | Γενικές διαστάσεις: | 3200 στο μήκος, 2600 στο πλάτος, και 1500mm στο ύψος |
| Επισημαίνω: | Hj-1100a-ΙΙΙ σκίζοντας μηχανή Rewinder,Σχισμή της μηχανής 1100mm Rewinder,Σχισμή της μηχανής Rewinder PET |
||

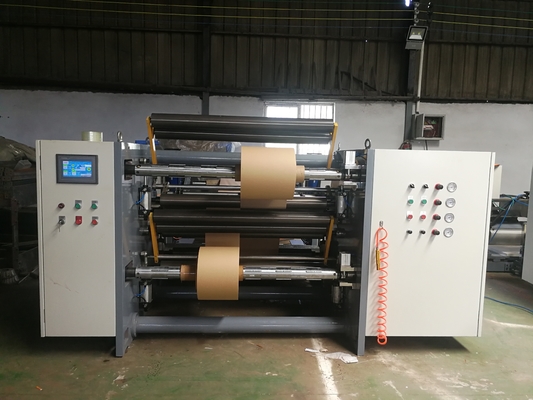

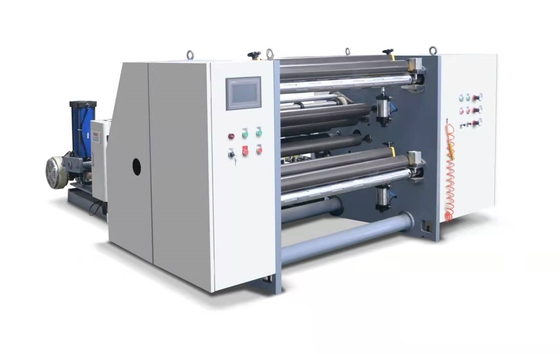

Hj-1100a-ΙΙΙ σερβο πλήρως αυτόματη ένταση τρία που σκίζει τη μηχανή
1, δείκτες παραμέτρου:
1. Υλικός τύπος: PET, BOPP, BOF, PE, OPP και άλλα κυλημένα υλικά
2. Υλικό πάχος: 0.0120.5mm (ταινία) 30-450g (έγγραφο)
3. Μέγιστη διάμετρος των πρώτων υλών: 1400mm
4. Πυρήνας σωλήνων πρώτης ύλης: 3 «σωλήνας εγγράφου
5. Μέγιστο πλάτος των πρώτων υλών: 1100mm
6. Πλάτος επιφάνειας ρόλων: 1150mm
7. Τέμνον πλάτος: 101100mm
8. Να τυλίξει τον πυρήνα σωλήνων: 3 «σωλήνας εγγράφου
9. Μέγιστη διάμετρος του τυλίγματος: 600mm
10. Συνολικό κτύπημα διορθώσεων απόκλισης: 150mm
11. Μέγιστη ταχύτητα: 300 μέτρα/λεπτό
12. Τέμνουσα ταχύτητα: 10-300 μέτρα/λεπτό
13. Συνολική παροχή ηλεκτρικού ρεύματος: 12.5KW
14. Συνολικό βάρος: περίπου 4200KG
15. Εξωτερικές διαστάσεις: 3200 μακριά, 2600 ευρέα, και 1500mm υψηλό
| Όνομα μερών | Προδιαγραφή και πρότυπο | ποσότητα | εμπορικό σήμα |
| 45 # πλαίσιο χάλυβα | Καθαρό πάχος 40mm επιτροπής τοίχων | 1 ζευγάρι | |
| 3-ίντσα διογκώσιμος άξονας | 2 κομμάτια | ||
| Κύρια ράβδος έλξης | φ 120 * 1150mm | 1 κομμάτι | |
| Κύριο πολυουρεθάνιο κυλίνδρων έλξης λαστιχένιο | φ 120 * 1150mm | 1 κομμάτι | |
| Σκληρός κύλινδρος οδηγών αλουμίνας | Φ 75 * 1150mm | 13 κομμάτια | |
| Τύλιγμα σερβο | 3.7KW | 2 σύνολα | Τμήμα ομορφιάς |
| Έλξη σερβο | 3.7KW | 1 σύνολο | Τμήμα ομορφιάς |
| Το μαγνητικό φρένο σκονών χρησιμοποιείται για να ξετυλίξει | 20KG | 1 μονάδα | |
| Φυσώντας ανεμιστήρας ακρών αποβλήτων | 1.1KW | 1 μονάδα | Wuxi |
| ρουλεμάν | 1 batch | HRB | |
| Πνευματικά συστατικά | 1 batch | ||
| drvie | 3.7KW | 3 μονάδες | Shenzhen Hongyuan |
| Υπερηχητική διόρθωση της απόκλισης | 1 σύνολο | Ρόπαλα | |
| Κύριος προγραμματίσημος ελεγκτής PLC | CPU224XP | 1 κομμάτι | Siemens |
3, λειτουργική περιγραφή κάθε μέρους:
1. Τμήμα έλξης:
1. Ο κύλινδρος έλξης οδηγείται από μια σερβο μηχανή 3.7KW.
2. Συσκευή ανακύκλωσης ακρών αποβλήτων:
Χρησιμοποιήστε έναν ανεμιστήρα για να εκραγείτε τα απόβλητα και τα απόβλητα, και ο πελάτης θα εξοπλίσει ένα κιβώτιο πλέγματος για την αποκομιδή.
3. Άνεμος μηχανισμός: (Το αριστερά ή δεξιά την τέλος του ολοκληρωμένου προϊόντος καθορίζεται από τον πελάτη κατά τοποθέτηση μιας διαταγής)

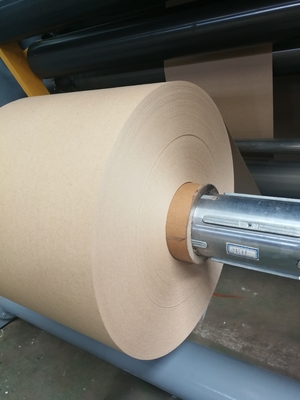

1. Το υλικό περικοπών τυλίγεται ανεξάρτητα χρησιμοποιώντας και τους ανώτερους και χαμηλότερους άξονες, και το σκίζοντας μαχαίρι χρησιμοποιεί ένα ευθύ μαχαίρι για τη σχισμή (6 ζευγάρια)
2. Οι ανώτεροι και χαμηλότεροι άνεμος άξονες κάθε μια έχουν μια σερβο μηχανή 3.7KW με τον πνευματικό άξονα επέκτασης. Η ένταση τυλίγματος ελέγχεται αυτόματα από το PLC Siemens βασισμένο στην τρέχουσα διάμετρο σπειρών, που εξασφαλίζει ότι το τελειωμένο υλικό είναι τακτοποιημένο όταν κόβονται οι πολλαπλάσιες σχισμές. Όλα τα πρόσωπα τελών σπειρών είναι επίπεδα, και η λειότητα της επιφάνειας δίσκων επιλέγεται ελεύθερα από τον πνευματικό κύλινδρο πίεσης και το μόνο κύλινδρο πίεσης βάρους για την κοπή. Η συμπίεση των εσωτερικών και εξωτερικών στρωμάτων της τελειωμένης σπείρας είναι ελέγξιμη, το οποίο είναι μια σπειροειδής μέθοδος τυλίγματος. Δεδομένου ότι η άνεμος διάμετρος συνεχίζει να αυξάνεται, το PLC Siemens ελέγχει αυτόματα την ταχύτητα της άνεμος σερβο μηχανής για να μειωθεί.
5. Συσκευή απαλλαγής
Υιοθέτηση μιας συνδεδεμένης shaftless υδραυλικής αυτόματης δομής σίτισης
(1) 1 σύνολο αναλογικής μηχανής διορθώσεων
(2) ράγα 25 οδηγών πρότυπα 4 κομμάτια
(3) ένα ζευγάρι του υψηλής ποιότητας χάλυβα χρησιμοποιείται για την παχιά αναμνηστική αψίδα 40
(4) 1 ζευγάρι της ανύψωσης των όπλων ταλάντευσης
(5) κύλινδρος 140X63 1 ζευγάρι
(6) το φρένο απαλλαγής υιοθετεί ένα ζευγάρι των αεροφρένων
Ο ηλεκτρικός εξοπλισμός υιοθετεί
Η ομάδα Chint χρησιμοποιείται για τις χαμηλής τάσης ηλεκτρικές συσκευές, Snyder χρησιμοποιείται για τους διακόπτες κουμπιών, Siemens χρησιμοποιείται για το PLC, και το λειτουργικό σύστημα ολόκληρης της μηχανής ελέγχεται
το PLC τμημάτων ελέγχου υιοθετεί Siemens που ο ηλεκτρικός εξοπλισμός υιοθετεί Chint
έλεγχος κίνησης που χρησιμοποιεί τρεις κινήσεις Shenzhen Hongyuan

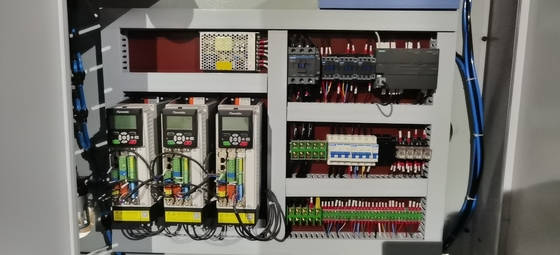

Τμήμα κιβωτίων διανομής
Σύστημα διορθώσεων
Μιμούμενη διόρθωση που χρησιμοποιεί τα ρόπαλα
Τμήμα λειτουργίας

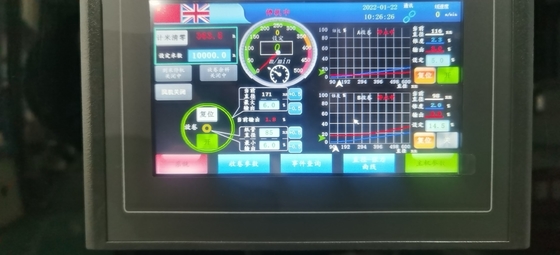

Η οθόνη αφής υιοθετεί Kunlun συνδεδεμένος τρόπος 7 ίντσας
Ο διακόπτης υιοθετεί Snyder
Ο κανονισμός πίεσης αέρα ελέγχεται από μια ρυθμίζοντας βαλβίδα ακρίβειας
5.
Κύκλος παράδοσης: μέσα σε 35 εργάσιμες ημέρες.
