Λεπτομέρειες:
|
| Υλικός τύπος: | ΚΥΛΗΜΈΝΟ OPP ΥΛΙΚΌ PE、、 ΤΗΣ PET、 BOPP、 BOF | Υλικό πάχος: | 0.0120.5mm (μεμβράνη) |
|---|---|---|---|
| Μέγιστο πλάτος των πρώτων υλών: | 1100mm | Πλάτος επιφάνειας ρόλων: | 1150mm |
| Τέμνον πλάτος: | 201100mm | Πυρήνας σωλήνων εξελίκτρων: | σωλήνας 3 εγγράφου χρησιμοποίηση 2 άξονων επέκτασης αερίου Duluo |
| Μέγιστη διάμετρος του τυλίγματος: | 600mm | Μέγιστη ταχύτητα: | 450 μέτρα/λεπτό |
| Σχισμή της ταχύτητας: | 10-450 μέτρα/λεπτό | Συνολική δύναμη της παροχής ηλεκτρικού ρεύματος: | 13KW |
| Συνολικό βάρος: | 4200kg | Γενικές διαστάσεις: | 2414 στο μήκος, 3690 στο πλάτος, και 1720mm στο ύψος |
| Επισημαίνω: | Hj-1100a-ΙΙΙ σκίζοντας μηχανή Rewinder,Σχισμή της μηχανής 450m/min Rewinder,Σχισμή της μηχανής Rewinder BOPP |
||

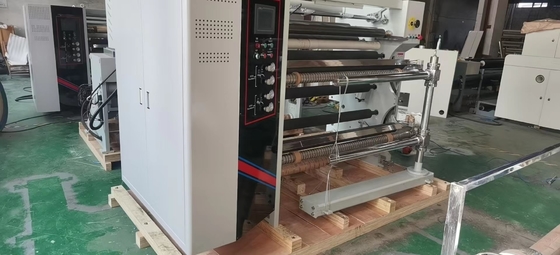

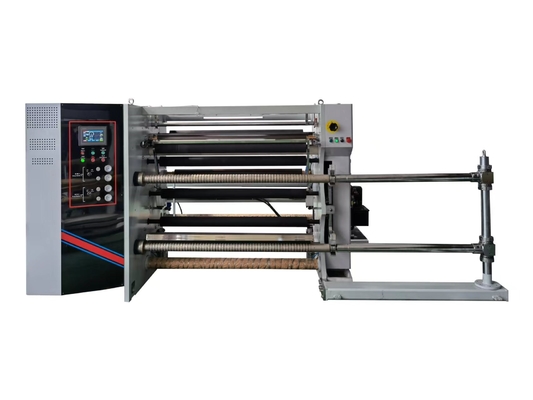

Hj-1100a-ΙΙΙ σερβο πλήρως αυτόματη ένταση τρία που σκίζει τη μηχανή
| Όνομα μερών | Προδιαγραφή και πρότυπο | ποσότητα | εμπορικό σήμα |
| 45 # πλαίσιο χάλυβα | Καθαρό πάχος 40mm επιτροπής τοίχων | 1 ζευγάρι | |
| 3-ίντσα διογκώσιμος άξονας | Επένδυση Luo | 2 κομμάτια | |
| Κύρια ράβδος έλξης | φ 120 * 1150mm | 1 κομμάτι | |
| Κύριο πολυουρεθάνιο κυλίνδρων έλξης λαστιχένιο | φ 120 * 1150mm | 7 κομμάτι | |
| Σκληρός κύλινδρος οδηγών αλουμίνας | Φ 90 * 1150mm | 6 κομμάτια | |
| Τύλιγμα σερβο | 5.5KW | 2 σύνολα | Τμήμα ομορφιάς |
| Έλξη σερβο | 5.5KW | 1 σύνολο | Τμήμα ομορφιάς |
| κίνηση | 5.5KW | 3 μονάδες | Shenzhen Hongyuan |
| Φυσώντας ανεμιστήρας ακρών αποβλήτων | 1.5KW | 1 μονάδα | Wuxi |
| ρουλεμάν | 1 batch | HRB | |
| Πνευματικά συστατικά | 1 batch | ||
| Το στρογγυλό μαχαίρι υιοθετεί τη λειτουργία θέρμανσης | 6 ζευγάρια | ||
| Κύριος προγραμματίσημος ελεγκτής PLC | CPU224XP | Siemens | |
| αληθινή οθόνη αφής χρώματος 7 ίντσας | TPC1061Ti | 1 κομμάτι | Πεκίνο Kunlun Tongshi |
| Διακόπτης εγγύτητας | 1 κομμάτι | Ιαπωνία OMRON | |
| Συσκευές χαμηλής τάσης | 1 κομμάτι | Σνάιντερ | |
| Παροχή ηλεκτρικού ρεύματος τρόπου μετατροπής | 1 batch | Ταϊβάν Mingwei |
3, λειτουργική περιγραφή κάθε μέρους:
1. Τμήμα έλξης:
1. Ο κύλινδρος έλξης οδηγείται από μια σερβο μηχανή 3.7KW.
2. Συσκευή ανακύκλωσης ακρών αποβλήτων:
Χρησιμοποιήστε έναν ανεμιστήρα για να εκραγείτε τα απόβλητα και τα απόβλητα, και ο πελάτης θα εξοπλίσει ένα κιβώτιο πλέγματος για την αποκομιδή.

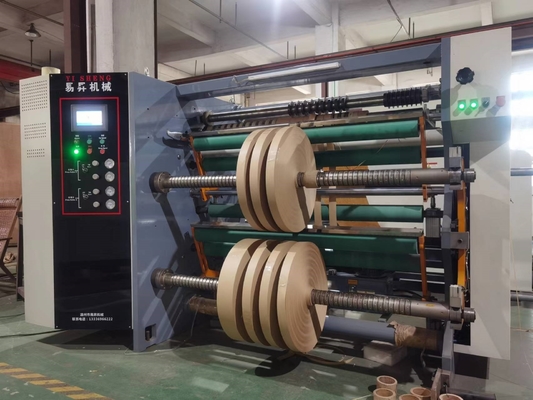

3. Άνεμος μηχανισμός: (Το αριστερά ή δεξιά την τέλος του ολοκληρωμένου προϊόντος καθορίζεται από τον πελάτη κατά τοποθέτηση μιας διαταγής)
1. Το υλικό περικοπών τυλίγεται ανεξάρτητα χρησιμοποιώντας και τους ανώτερους και χαμηλότερους άξονες, και το σκίζοντας μαχαίρι χρησιμοποιεί ένα ευθύ μαχαίρι για τη σχισμή (6 ζευγάρια)
2. Οι ανώτεροι και χαμηλότεροι άνεμος άξονες κάθε μια έχουν μια σερβο μηχανή 3.7KW με τον πνευματικό άξονα επέκτασης. Η ένταση τυλίγματος ελέγχεται αυτόματα από το PLC Siemens βασισμένο στην τρέχουσα διάμετρο σπειρών, που εξασφαλίζει ότι το τελειωμένο υλικό είναι τακτοποιημένο όταν κόβονται οι πολλαπλάσιες σχισμές. Όλα τα πρόσωπα τελών σπειρών είναι επίπεδα, και η λειότητα της επιφάνειας δίσκων επιλέγεται ελεύθερα από τον πνευματικό κύλινδρο πίεσης και το μόνο κύλινδρο πίεσης βάρους για την κοπή. Η συμπίεση των εσωτερικών και εξωτερικών στρωμάτων της τελειωμένης σπείρας είναι ελέγξιμη, το οποίο είναι μια σπειροειδής μέθοδος τυλίγματος. Δεδομένου ότι η άνεμος διάμετρος συνεχίζει να αυξάνεται, το PLC Siemens ελέγχει αυτόματα την ταχύτητα της άνεμος σερβο μηχανής για να μειωθεί.
5. Συσκευή απαλλαγής
Υιοθέτηση μιας συνδεδεμένης shaftless υδραυλικής αυτόματης δομής σίτισης
(1) 1 σύνολο αναλογικής μηχανής διορθώσεων
(2) ράγα 25 οδηγών πρότυπα 4 κομμάτια
(3) ένα ζευγάρι του υψηλής ποιότητας χάλυβα χρησιμοποιείται για την παχιά αναμνηστική αψίδα 40
(4) 1 ζευγάρι της ανύψωσης των όπλων ταλάντευσης
(5) κύλινδρος 140X63 1 ζευγάρι
(6) το φρένο απαλλαγής υιοθετεί ένα ζευγάρι των αεροφρένων

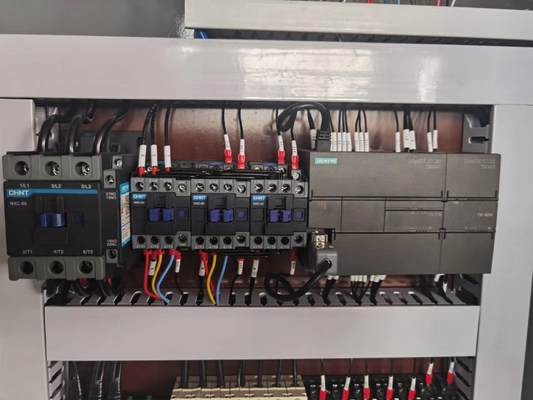

Ο ηλεκτρικός εξοπλισμός υιοθετεί
Η ομάδα Chint χρησιμοποιείται για τις χαμηλής τάσης ηλεκτρικές συσκευές, Snyder χρησιμοποιείται για τους διακόπτες κουμπιών, Siemens χρησιμοποιείται για το PLC, και το λειτουργικό σύστημα ολόκληρης της μηχανής ελέγχεται
το PLC τμημάτων ελέγχου υιοθετεί Siemens που ο ηλεκτρικός εξοπλισμός υιοθετεί Chint

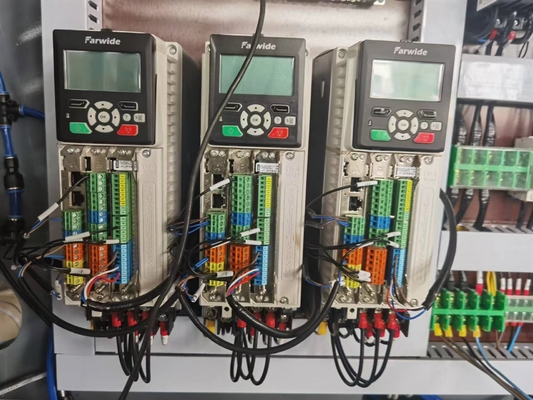

έλεγχος κίνησης που χρησιμοποιεί τρεις κινήσεις Shenzhen Hongyuan

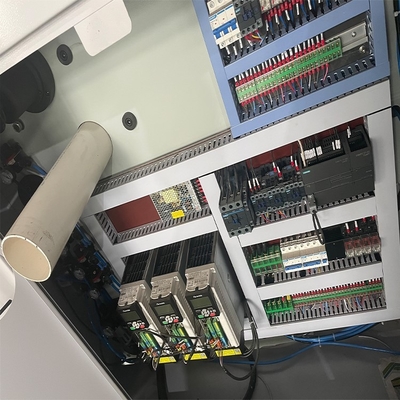

Τμήμα κιβωτίων διανομής

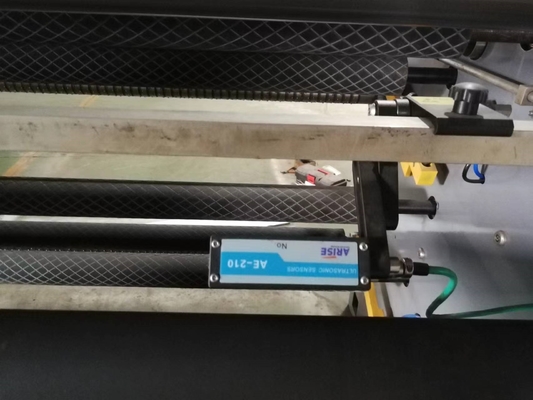

Σύστημα διορθώσεων
Μιμούμενη διόρθωση που χρησιμοποιεί τα ρόπαλα

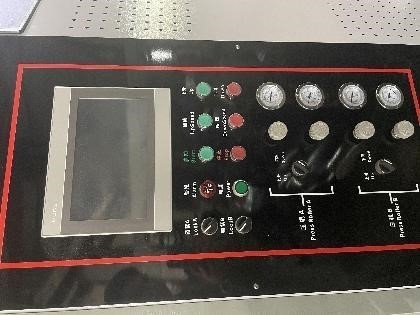

Τμήμα λειτουργίας
Η οθόνη αφής υιοθετεί Kunlun συνδεδεμένος τρόπος 7 ίντσας
Ο διακόπτης υιοθετεί Snyder
Ο κανονισμός πίεσης αέρα ελέγχεται από μια ρυθμίζοντας βαλβίδα ακρίβειας
5.
Κύκλος παράδοσης: μέσα σε 35 εργάσιμες ημέρες.
