1. Υλικός τύπος: ρόλος όπως τα υλικά όπως αυτοκόλλητος, το έγγραφο, το μη υφανθε'ν ύφασμα, το τυπώνοντας σύνθετο, κ.λπ.
2. Υλικό πάχος 30-450g (έγγραφο)
3. Μέγιστο πλάτος των πρώτων υλών: 1100mm
4. Πλάτος επιφάνειας ρόλων: 1150mm
5. Τέμνον πλάτος: 151150mm
6. Να τυλίξει τον πυρήνα σωλήνων: 3 «σωλήνας εγγράφου χρησιμοποίηση 2 άξονων επέκτασης αερίου Duluo
7. Μέγιστη διάμετρος του τυλίγματος: 1000mm
8. Μέγιστη ταχύτητα: 620 μέτρα/λεπτό
9. Τέμνουσα ταχύτητα: 10-620 μέτρα/λεπτό
10. Συνολική παροχή ηλεκτρικού ρεύματος: 18KW
11. Συνολικό βάρος: περίπου 3800KG
12. Εξωτερικές διαστάσεις: 3600 στο μήκος, 2350 στο πλάτος, και 1950mm στο ύψος
| Όνομα μερών |
Προδιαγραφή και πρότυπο |
ποσότητα |
εμπορικό σήμα |
| 45 # πλαίσιο χάλυβα |
Καθαρό πάχος 40mm επιτροπής τοίχων |
1 ζευγάρι |
Επιχρωμίωση |
| 3-ίντσα διογκώσιμος άξονας |
Επένδυση Luo |
2 κομμάτια |
|
| Κύρια επένδυση ράβδων χάλυβα κυλίνδρων έλξης |
φ 120 * 1150mm |
1 κομμάτι |
|
| Κύριο πολυουρεθάνιο κυλίνδρων έλξης λαστιχένιο |
φ 120 * 1150mm |
1 κομμάτι |
|
| Σκληρός κύλινδρος οδηγών αλουμίνας |
Φ 90 * 1150mm |
10 κομμάτια |
|
| Τύλιγμα σερβο |
5.5KW |
2 σύνολα |
Τμήμα ομορφιάς |
| Έλξη σερβο |
5.5KW |
1 σύνολο |
Τμήμα ομορφιάς |
| κίνηση |
5.5KW |
3 μονάδες |
Shenzhen Hongyuan |
| Φυσώντας ανεμιστήρας ακρών αποβλήτων |
1.5KW |
1 μονάδα |
Wuxi |
| ρουλεμάν |
|
1 batch |
HRB |
| Πνευματικά συστατικά |
|
1 batch |
|
| Το στρογγυλό μαχαίρι υιοθετεί τη λειτουργία θέρμανσης |
|
1 σύνολο |
|
| Κύριος προγραμματίσημος ελεγκτής PLC |
TPC1061Ti |
1 κομμάτι |
Siemens |
| αληθινή οθόνη αφής χρώματος 10 ίντσας |
TPC1061Ti |
1 κομμάτι |
Πεκίνο Kunlun Tongshi |
| Διακόπτης εγγύτητας |
|
1 κομμάτι |
Ιαπωνία OMRON |
| Συσκευές χαμηλής τάσης |
|
1 κομμάτι |
Σνάιντερ |
| Παροχή ηλεκτρικού ρεύματος τρόπου μετατροπής |
S100-24 |
1 κομμάτι |
Ταϊβάν Mingwei |
3, λειτουργική περιγραφή κάθε μέρους:
(1). Τμήμα έλξης:
1. Ο κύλινδρος έλξης οδηγείται από μια σερβο μηχανή 5.5KW.
(2). Συσκευή ανακύκλωσης ακρών αποβλήτων:
Χρησιμοποιήστε έναν ανεμιστήρα για να εκραγείτε τα απόβλητα και τα απόβλητα, και ο πελάτης θα εξοπλίσει ένα κιβώτιο πλέγματος για την αποκομιδή.
(3). Άνεμος μηχανισμός: (η εκφόρτωση ολοκληρωμένων προϊόντων ολοκληρώνεται μηχανικά)
1. Το υλικό περικοπών τυλίγεται ανεξάρτητα χρησιμοποιώντας και τους ανώτερους και χαμηλότερους άξονες, και το σκίζοντας μαχαίρι χρησιμοποιεί ένα κυκλικό μαχαίρι για τη σχισμή (8 ζευγάρια)
2. Οι ανώτεροι και χαμηλότεροι άνεμος άξονες κάθε μια έχουν μια σερβο μηχανή 5.5KW με τον πνευματικό άξονα επέκτασης. Η ένταση τυλίγματος ελέγχεται αυτόματα από το PLC Siemens βασισμένο στην τρέχουσα διάμετρο σπειρών, που εξασφαλίζει ότι τα τελειωμένα υλικά είναι τακτοποιημένα όταν κόβονται οι πολλαπλάσιες σχισμές. Όλα τα πρόσωπα τελών σπειρών είναι επίπεδα, και η λειότητα της επιφάνειας δίσκων επιλέγεται ελεύθερα από τον πνευματικό κύλινδρο πίεσης και το μόνο κύλινδρο πίεσης βάρους για την κοπή. Η συμπίεση των εσωτερικών και εξωτερικών στρωμάτων της τελειωμένης σπείρας είναι ελέγξιμη, το οποίο είναι μια σπειροειδής μέθοδος τυλίγματος. Δεδομένου ότι η άνεμος διάμετρος συνεχίζει να αυξάνεται, το PLC ελέγχει αυτόματα την ταχύτητα της άνεμος σερβο μηχανής για να μειωθεί.
5. Συσκευή απαλλαγής
Υιοθέτηση μιας shaftless υδραυλικής αυτόματης δομής σίτισης
(1) ένα ζευγάρι των πλαισίων απαλλαγής
(2) 1 σύνολο αναλογικής μηχανής διορθώσεων
(3) ράγα 35 οδηγών πρότυπα 8 κομμάτια
(4) ένα ζευγάρι του υψηλής ποιότητας χάλυβα χρησιμοποιείται για την παχιά αναμνηστική αψίδα 40
(5) 1 ζευγάρι της ανύψωσης των όπλων ταλάντευσης
(6) κύλινδρος 4 ζευγάρια
(7) 1 ζευγάρι των τοπ κώνων μη άξονα
(8) αερόφρενο 1 ζευγάρι
Ο ηλεκτρικός εξοπλισμός υιοθετεί
Η ομάδα Chint χρησιμοποιείται για τις χαμηλής τάσης ηλεκτρικές συσκευές, Snyder χρησιμοποιείται για τους διακόπτες κουμπιών, Siemens χρησιμοποιείται για το PLC, και το λειτουργικό σύστημα ολόκληρης της μηχανής ελέγχεται
4, θέση μερών μηχανών

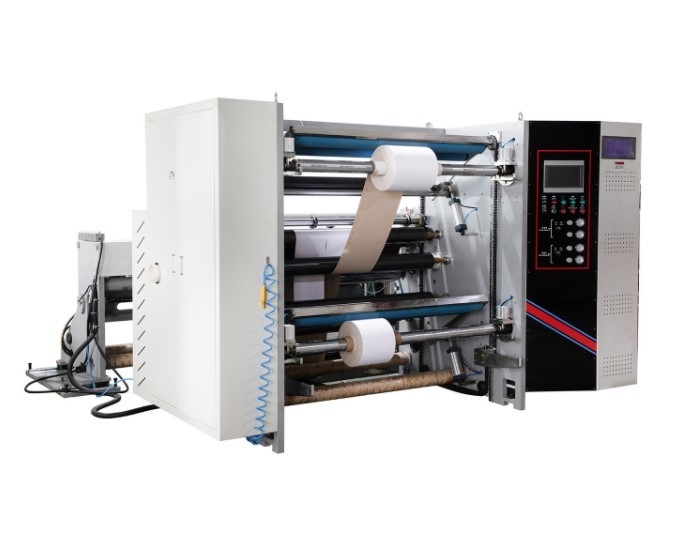

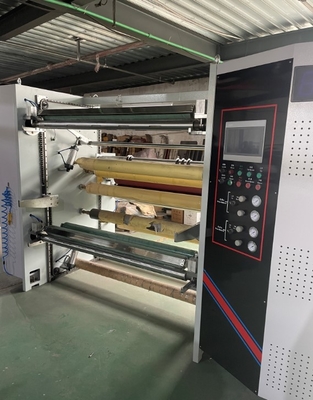

Γενική εμφάνιση
Ανώτερη και χαμηλότερη κεντρική άνεμος διάμετρος 1000mm

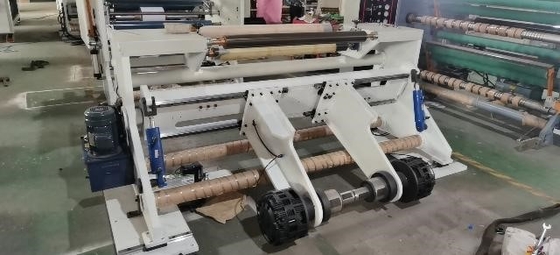

Υδραυλική shaftless αυτόματη ανύψωση, labor-saving υλική τοποθέτηση, και απλή λειτουργία

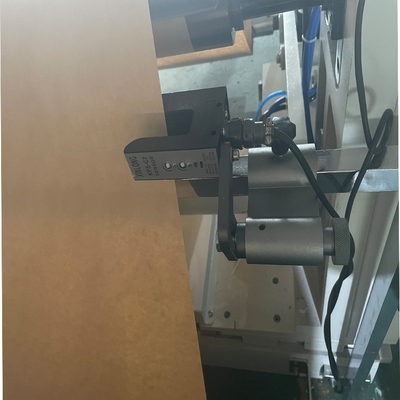

Υψηλός - οι ποιοτικοί αισθητήρες ευθυγραμμίζουν το ύφασμα και καθιστούν το υλικό επίπεδο

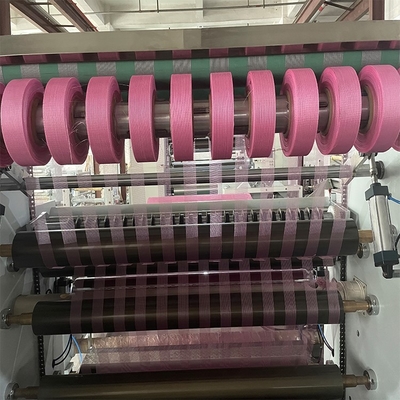

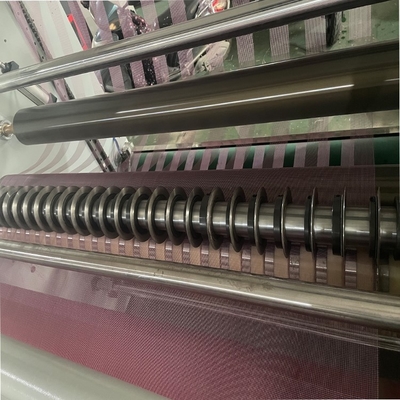

Κυκλική συσκευή μαχαιριών, ή συσκευή μαχαιριών αέρα, προαιρετική
Λειτουργία ελέγχου έντασης

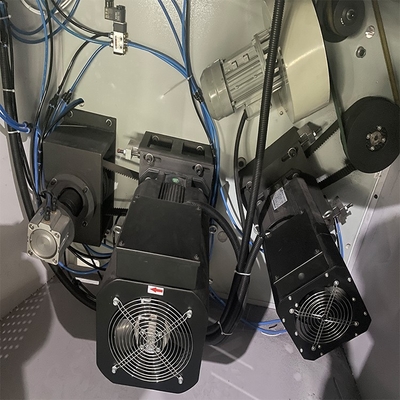

Λειτουργία συσκευών σερβο μηχανών

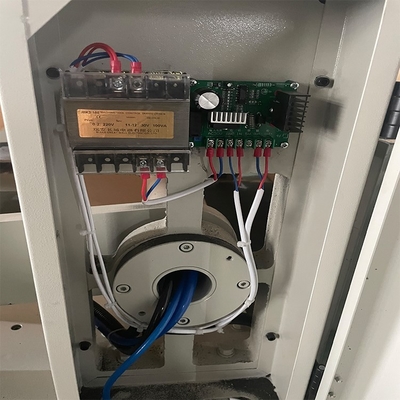

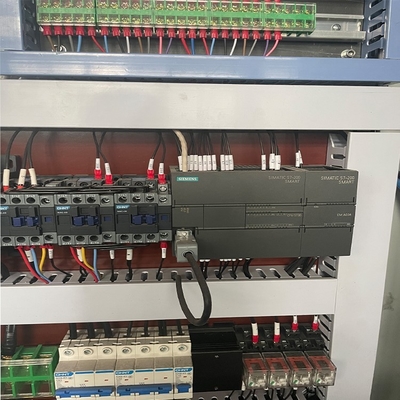

Κύριο συνδεδεμένο κιβώτιο διανομής

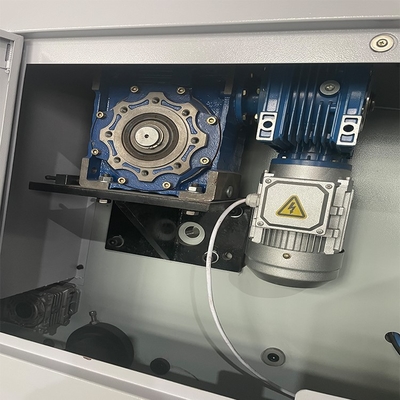

Εκφόρτωση χρησιμοποιώντας έναν μειωτή

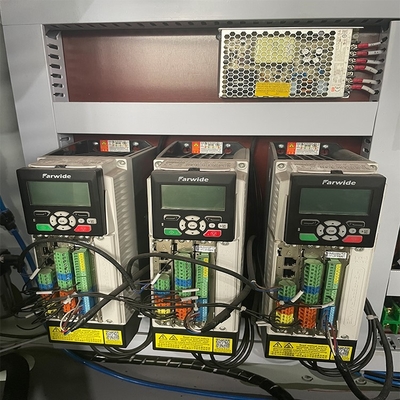

驱动器采用宏远
Το PLC υιοθετεί Siemens από τη Γερμανία
Αυτόματος υπολογισμός μετρητών, χώρος στάθμευσης συναγερμών, αυτόματος έλεγχος και άλλες λειτουργίες

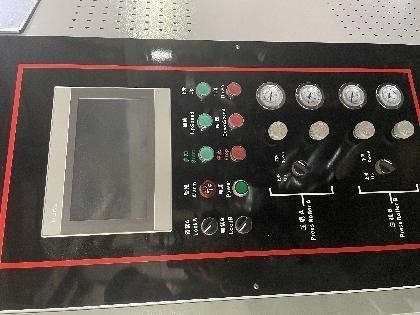

οθόνη αφής 10 ίντσας, συνδεδεμένο Kunlun κράτος
