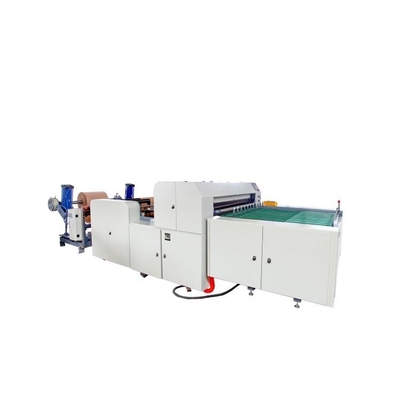

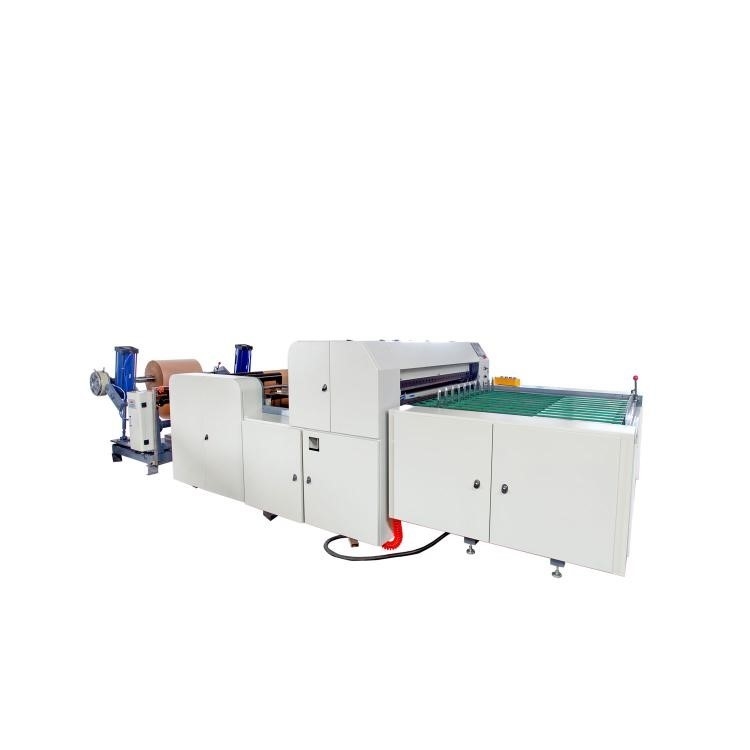

Hj-800 μεγάλης ακρίβειας εγκάρσια και διαμήκης τέμνουσα μηχανή υπολογιστών
Απόδοση και χαρακτηριστικά:
Αυτή η μηχανή είναι κατάλληλη για τους διάφορους τύπους φύλλων αλουμινίου εγγράφου και αργιλίου. Αυτή η μηχανή υιοθετεί τον έλεγχο σερβο μηχανών για την καθορισμένου μήκους κοπή. Το σύστημα μετάδοσης υιοθετεί το συγκεντρωμένο έλεγχο όπως οι πνευματικοί και φωτοηλεκτρικοί αισθητήρες. Αυτή η μηχανή ενσωματώνει το φως, την ηλεκτρική ενέργεια, και το αέριο, με την απλή λειτουργία, την υψηλή τέμνουσα ακρίβεια, μηχανική σταθερότητα, και χαμηλού θορύβου. (Προαιρετικός για την πνευματική σίτιση) μεταβλητός κανονισμός ταχύτητας συχνότητας μηχανών, αυτόματος υπολογισμός, κλείσιμο συναγερμών. Είναι αυτήν την περίοδο ένας ιδανικός εξοπλισμός για την υψηλής ποιότητας μεγάλης κλίμακας κοπή φύλλων στην Κίνα
Χαρακτηριστικά γνωρίσματα:
1. Μεταβλητός κανονισμός ταχύτητας συχνότητας οικοδεσποτών, σύστημα ελέγχου οθόνης αφής PLC της Panasonic, αυτόματος υπολογισμός, αυτόματο μήκος που θέτει, κλείσιμο συναγερμών
2. Το πλαίσιο υιοθετεί μια δομή πιάτων χάλυβα 16mm, το διαγώνιο τέμνον κάθισμα λεπίδων υιοθετεί μια βαριά δομή απορριμμάτων, και ο κύλινδρος οδηγών υιοθετεί το δυναμικό κύλινδρο οδηγών κραμάτων αργιλίου επεξεργασίας ισορροπίας
3. Η έλξη προσδιορισμού θέσης κίνησης υιοθετεί το σερβο έλεγχο άξονων κίνησης συστημάτων, και η μέθοδος έλξης σίτισης είναι προσανατολισμένη προς τη μηχανή έλξη κίνησης αλυσσοτροχών
4. Αυτή η μηχανή είναι ένας ιδανικός μεγάλης κλίμακας υλικός εγκάρσιος και διαμήκης τέμνων εξοπλισμός φύλλων με την υψηλή ακρίβεια, τη γρήγορη ταχύτητα, και την ομαλή υλική συλλογή
1, κύριες τεχνικές παράμετροι:
| Πρότυπο |
Hj-800 |
| Μέγιστο τέμνον πλάτος |
800mm |
| Τέμνον μήκος |
20600mm |
| Τέμνουσα ταχύτητα |
5-150times/min |
| Οριζόντια και κάθετη ακρίβεια |
±0.2mm
|
| Συνολική δύναμη της παροχής ηλεκτρικού ρεύματος |
6.5kw |
| βάρος μηχανών |
2000kg |
| Εξωτερικές διαστάσεις (Λ × W × Χ) |
L4500*W2000*H1400 |
2, διαμόρφωση μηχανών:
Μέρος οικοδεσποτών
(5) το ράφι υιοθετεί 16 # υψηλής ποιότητας δομή πιάτων χάλυβα
1) Συσκευή έλξης:
(1) δομικός τύπος: ενεργός τύπος συμπίεσης έλξης ενεργητικός
(2) η βάση έλξης υιοθετεί μια πετώντας δομή (1 σύνολο)
(3) ο κύλινδρος έλξης υιοθετεί τους λαστιχένιους κυλίνδρους (προδιαγραφή: 4 κομμάτια) φ ογδόντα πέντε × 850mm)
(4) η μέθοδος συμπίεσης υιοθετεί τον έλεγχο κυλίνδρων
(5) ο κύλινδρος οδηγών μετάδοσης υιοθετεί τους κυλίνδρους οδηγών αργιλίου (προδιαγραφή: 3 κομμάτια) φ εβδομήντα πέντε × 850mm)
(6) ο κύλινδρος οδηγών μετάδοσης μπορεί να ενταθεί πάνω-κάτω για τη ρύθμιση
(7) η μηχανή υιοθετεί μια τριφασική ασύγχρονη μεταβλητή μηχανή συχνότητας 1.5KW (1 σύνολο)
(8) ο μετατροπέας συχνότητας υιοθετεί 1.5kw Geetek (1 μονάδα)
(9) η σίτιση ελέγχεται από μια ζώνη μεταφορέων
(10) ο ολόκληρος μηχανισμός σίτισης ελέγχεται έξυπνα από τους αισθητήρες μετατοπίσεων.
2) Μηχανισμός σίτισης:
1. Ενεργά υιοθετήστε τη μέθοδο προσδιορισμού θέσης ελέγχων με σερβομηχανισμό
2. σερβο μηχανή 3kw Inviton, οδηγός (1 σύνολο)
3. Το ολόκληρο βιομηχανικό σύστημα ελέγχου υιοθετεί μια ψηφιακή βιομηχανική οδηγώντας μέθοδο συστημάτων ελέγχου: η κύρια μηχανή οδηγεί τον ενεργό προσδιορισμό θέσης κυλίνδρων
4. Η μετάδοση υιοθετεί τη σύγχρονη ζώνη και το σύγχρονο μηχανισμό μετάδοσης ροδών
5. Ο κύλινδρος σίτισης υιοθετεί μια ανώτερη και χαμηλότερη ομαλή λαστιχένια δομή κυλίνδρων.
3) Τέμνουσα συσκευή:
(1) κόβοντας μέθοδος: χαμηλότερο μαχαίρι σταθερό, ανώτερη ενεργός κοπή μαχαιριών
(2) υιοθετεί μια βαριά δομή απορριμμάτων:
(3) γραμμική ράγα οδηγών (2 ζευγάρια)
(4) εμπορευματοκιβώτιο πετρελαίου (2 κομμάτια)
Το λαδώνοντας ελαιοδοχείο ανακυκλώνεται
(5) τα ανώτερα και χαμηλότερα μαχαίρια αποτελούνται από τα εισαγόμενα ισορροπημένα μαχαίρια χάλυβα (2 ζευγάρια) με τα μαχαίρια λουρίδων
(6) εργαλείο (παχύ μήκος × ευρύ × προδιαγραφών: 15 × ογδόντα × 850mm)
(7) το διαμήκες τέμνον στρογγυλό μαχαίρι αποτελείται από τον υψηλής ποιότητας χάλυβα (2 ζευγάρια)
(8) μέθοδος λειτουργίας: Με το χέρι ρυθμίστε τη θέση εργαλείων
(9) κύριος τρόπος μετάδοσης: Η μετάδοση κύριων μηχανών αντιστοιχείται ένα κιβώτιο ταχυτήτων για να οδηγήσει τον εκκεντρικό σύνδεσμο ροδών, και η συνδέοντας ράβδος εναλλάσσει για να κινήσει το τέμνον εργαλείο
(10) η κύρια μηχανή υιοθετεί μια μεταβλητή μηχανή ελέγχου ταχύτητας συχνότητας στη Σαγκάη (1.5kw)
(11) ο μετατροπέας συχνότητας υιοθετεί Geetek (1.5kw 1 μονάδα)
(12) η μετάδοση υιοθετεί έναν σύγχρονο μηχανισμό μετάδοσης ροδών
(13) εκκεντρική ρόδα (2 σύνολα)
(14) συνδέοντας ράβδος (2 κομμάτια)

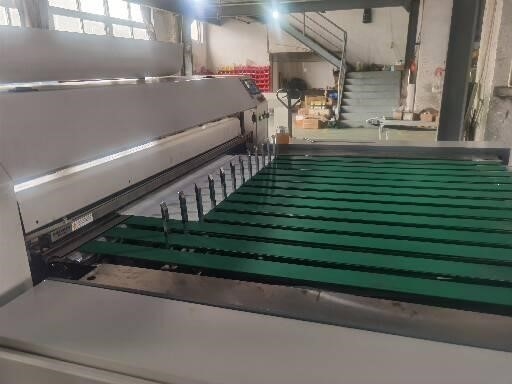

Η υλική λαμβάνουσα πλατφόρμα υιοθετεί την αυτόματη λειτουργία σίτισης των ζωνών μεταφορέων
(1) ο αριθμός τελειωμένων φύλλων ελέγχεται από το PLC της Panasonic, και ο καθορισμένος αριθμός φύλλων στέλνεται αυτόματα στην ταξινομώντας περιοχή. Η μηχανή τρέχει αυτόματα κανονικά, καθιστώντας το εύκολο να λειτουργήσει και labor-saving

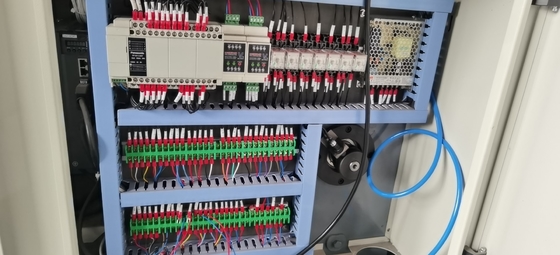

3. Ηλεκτρικό μέρος ελέγχου: (Έλεγχος και οικοδεσπότης που συνδέονται παράλληλα) η ολόκληρη μηχανή υιοθετεί το βιομηχανικό σύστημα ελέγχου PLC της Panasonic, και η οθόνη αφής ελέγχεται από την Ταϊβάν Weilun
(1) το σύστημα ελέγχου αυτής της μηχανής μπορεί να διαιρεθεί κατά προσέγγιση σε έλεγχο οικοδεσποτών.
(2) έλεγχος οικοδεσποτών: συμπεριλαμβανομένου του ελέγχου κύριων μηχανών, του ελέγχου ελέγχου έλξης, ελέγχου σίτισης, και κοπής.
(3) εξοπλισμένος με έναν ηλεκτρονικό μετρητή μετρητών για τον υπολογισμό Κλείσιμο συναγερμών Αυτόματοι καθορισμένου μήκους, το σημείο μέσα και επισημαίνει τις λειτουργίες.
(4) τα ανωτέρω ηλεκτρικά συστατικά επιλέγονται από Chint Διακόπτης που επιλέγεται από το εμπορικό σήμα Σνάιντερ
4. Ενισχυτικές εγκαταστάσεις: (χρήστης αρμόδιος)
(1) ηλεκτρική πηγή: τριφασικός τετρασύρματος διακόπτης αέρα: τάση 380V/50Hz

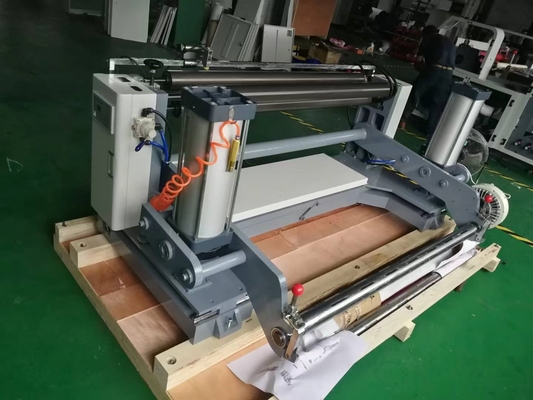

Υλική συσκευή ραφιών απαλλαγής
Χρησιμοποίηση ενός ραφιού απαλλαγής άξονων
Κύλινδρος 160 * 300 2 κομμάτια
Ράγα οδηγών 2 σύνολα για κάθε ένα από 20 * 280-20 * 420
Διόρθωση Υιοθέτηση ενός συνόλου μιμούμενης διόρθωσης απόκλισης
Μαγνητικό μόριο 10 χιλιόγραμμα, 1 κομμάτι

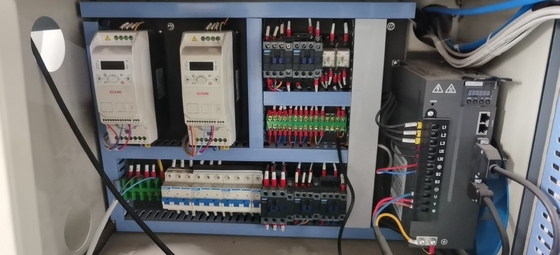

Κιβώτιο διανομής Ο μετατροπέας συχνότητας υιοθετεί δύο σύνολα της τεχνολογίας 1.5kw Geely
Ο σερβο οδηγός υιοθετεί Shenzhen Yingweiteng 3kw 1 σύνολο
Το Chint χρησιμοποιείται ως χαμηλής τάσης συσκευές και Omron χρησιμοποιείται ως ηλεκτρονόμος
Το PLC υιοθετεί τη Panasonic από την Ιαπωνία
Η παροχή ηλεκτρικού ρεύματος μετατροπής υιοθετεί την Ταϊβάν Mingwei
Υλική συσκευή απαλλαγής Ένα σύνολο αυτόματης διόρθωσης, μια φωτοηλεκτρική διόρθωση
Σερβο φρένο 10 κλ, 1 μονάδα
Κύλινδρος 160 * κομμάτια 300=2
Διογκώσιμος άξονας 800 πρότυπο, 3 ίντσες, 1 κομμάτι
Υλική λαμβάνουσα πλατφόρμα Ο αυτόματος υπολογισμός και η σίτιση, υλικά στέλνονται στην ταξινομώντας περιοχή μέσω των ζωνών μεταφορέων.
| Όνομα |
ποσότητα |
Παρατηρήσεις |
| 10-12 open-end γαλλικό κλειδί |
1 σύνολο |
|
| Γαλλικό κλειδί ανοικτών τελών |
1 σύνολο |
|
| Κομμάτι πετρελαίου gun1 |
1 κομμάτι |
|
| Κλειδί δεκαεξαδικού |
1 σύνολο |
|
| Αυλακωμένο κατσαβίδι |
1 σύνολο |
|
| Διαγώνιο κατσαβίδι |
1 σύνολο |
|
| Διευθυνμένο διπλάσιο γαλλικό κλειδί |
1 σύνολο |
δώδεκα προδιαγραφές × δεκατέσσερα |
| Διευθυνμένο διπλάσιο γαλλικό κλειδί |
1 σύνολο |
δεκατέσσερις προδιαγραφές × δεκατέσσερα |
| Διευθυνμένο διπλάσιο γαλλικό κλειδί |
1 σύνολο |
είκοσι δύο προδιαγραφές × εικοσιτέσσερα |
| Οριζόντιο μαξιλάρι ραφιών |
6 |
|
| Εγχειρίδιο χρηστών |
1 βιβλίο |
|
| Κυκλική λεπίδα |
6 κομμάτια |
|
